Edi, eu cred ca iti trebuie un numar dublu de spancluri.
Parcam 10 cm intre doua spancluri, chiar daca folosesti platbanda de aluminiu si cauciuc tot imi pare neunifirma presiunea, as pune la max 6 cm unul de altul (ax la ax).
Manerul nu imi pare lung raportat la lungimea arcului, dar acu' pare cam gros.
In ansamblu as zice ca se prefigureaza o treaba buna.
Succes!
Longbow laminat
-
eduardbilanin
- Membru al forumului
Salutare.
Asa cum am promis,revin cu noutati din procesul de constructie al arcului.Azi noapte,neavind somn m-a cam chinuit un gind,si anume ,ca am prea multe elemente care trebuiesc lipite si am considerat potrivit sa fac lipirea lor in doua etape.
Astazi am lipit elementele de la backing inspre miner,inclusiv acesta.Noutatea in proiectul initial de constructie este ca m-am decis sa mai includ o fibra de sticla intre laminatele de ulm de pe backing.Cred insa ca aceasta fibra va avea un cuvint greu de spus in ceea ce priveste forta arcului si a carei forta o voi stii deabia la final ,cind voi face probele de tillering.
Am inceput prin a smirghelui cu o granulatie mare fibra ce am pus-o intermediar caci pe o fata este lucioasa si m-am temut ca daca o voi insera asa lipitura nu va prinde bine pe acea zona.Apoi am degresat cu Carburol toate elementele ce au urmat a fi lipite:fibrele,laminatele de ulm si minerul.
Foarte important in procesul de lipire a fost sa am toate elementele destinate acestei operatiuni in ordinea de lipire succesiva.
Apoi am amestecat si omogenizat intaritorul si rasina in vederea lipirii propriu-zise.
Ei.......si aici a inceput circul.Aceasta compozitie,odata mixata necesita un timp de reactie foarte rapid al operatorului lucrarii,caci se intareste in timp relativ scurt si se intinde foarte greu.Initial am vrut sa folosesc o pensula dar m-am razgindit caci ar fi fost imposibil si am folosit pentru intinsul rasinii pe suprafetele de lipire un spaclu improvizat ad-hoc dintr-o bucata de fibra de sticla ce mi-a ramas dupa taiere.Nu intru in amanunte prea mult caci mi-ar iesi si mai multe fire albe de par decit mi-au iesit la lipirea laminatelor.
Am considerat foarte important sa ung ambele suprafete ale laminatelor si a fibrei intermediare,p[entru ca atunci cind le-am asezat una peste alta in matrita sa evit zone ramase neunse si astfel sa ratez lipirea.

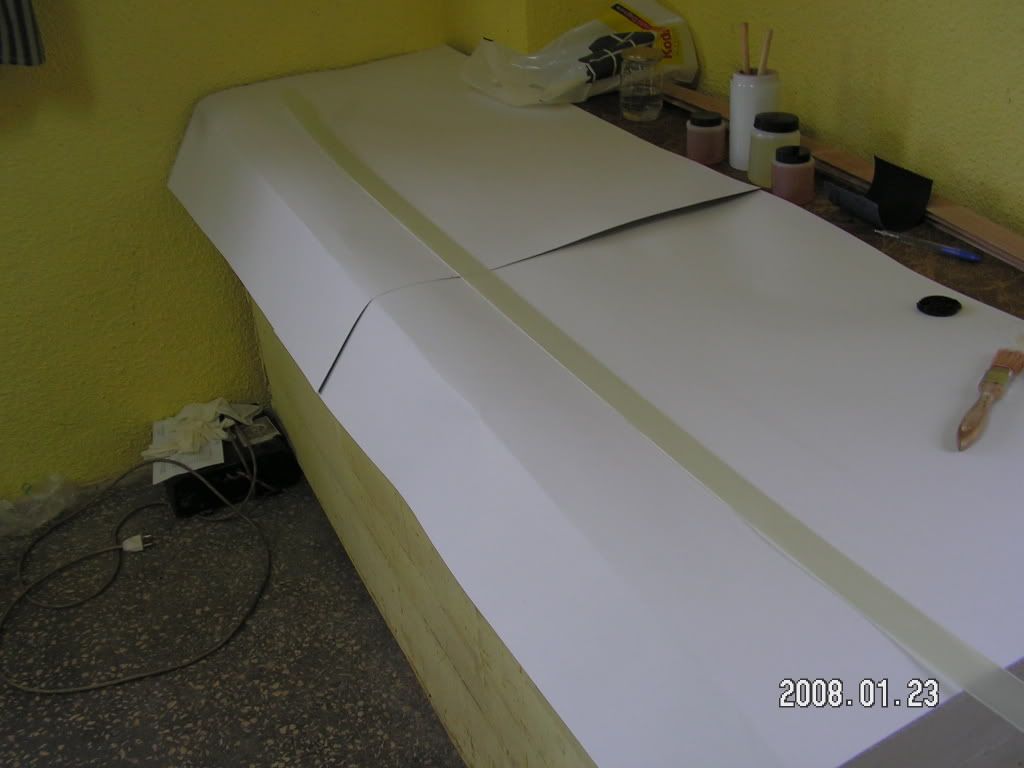

Deasemeni am asezat pe matrita o folie alimentara cu care se ambaleaza,pentru a evita mizgalirea fibrei de pe backing,aceasta urmind a fi eliminata dupa scoaterea laminatelor de pe matrita.Deasemeni am folosit o astfelde folie si pe suprafata de laminat de ulm pe care am strins cu menghinele tablele de presare.(nu uitati ca execut lipirea in 2 faze).Am cautat sa evit murdarirea minerului cu rasina caci ar fi fost foarte mult de munca la curatare(oricum va fi o munca de Sisif la curatare,dar mai bine asa).

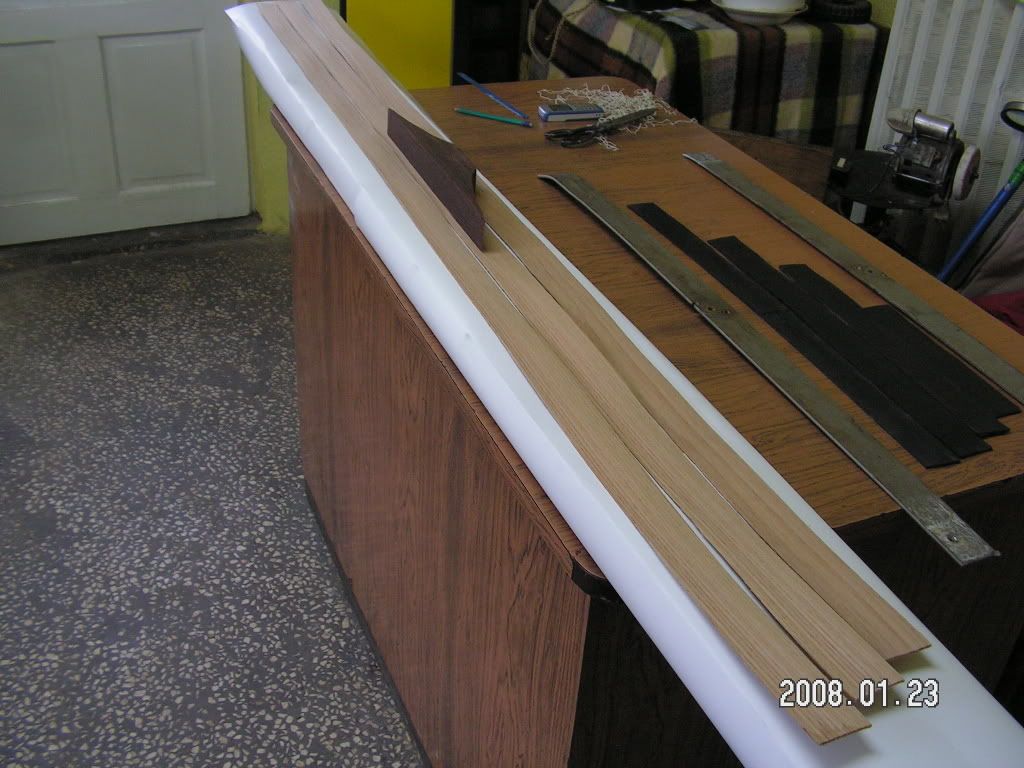

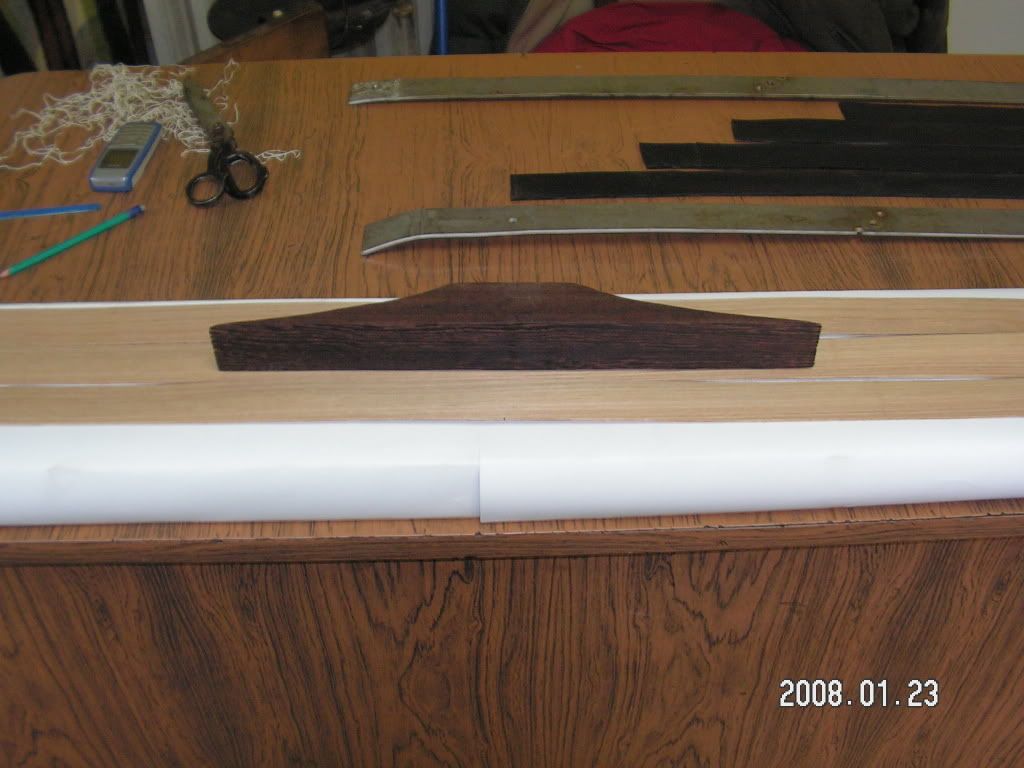

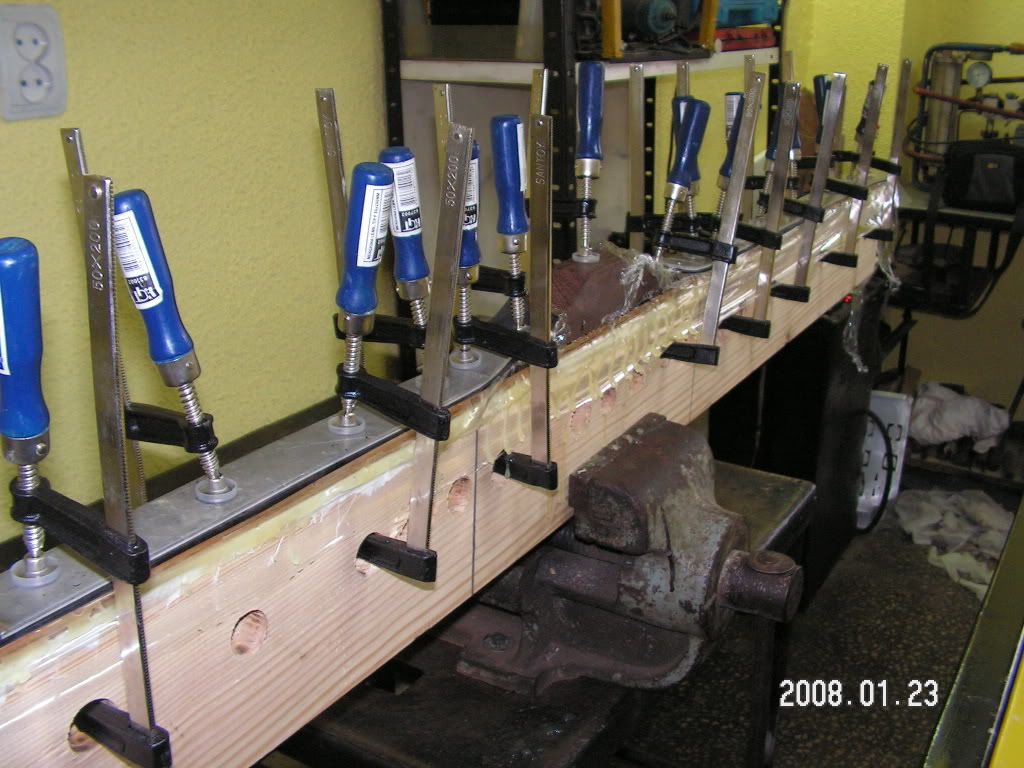

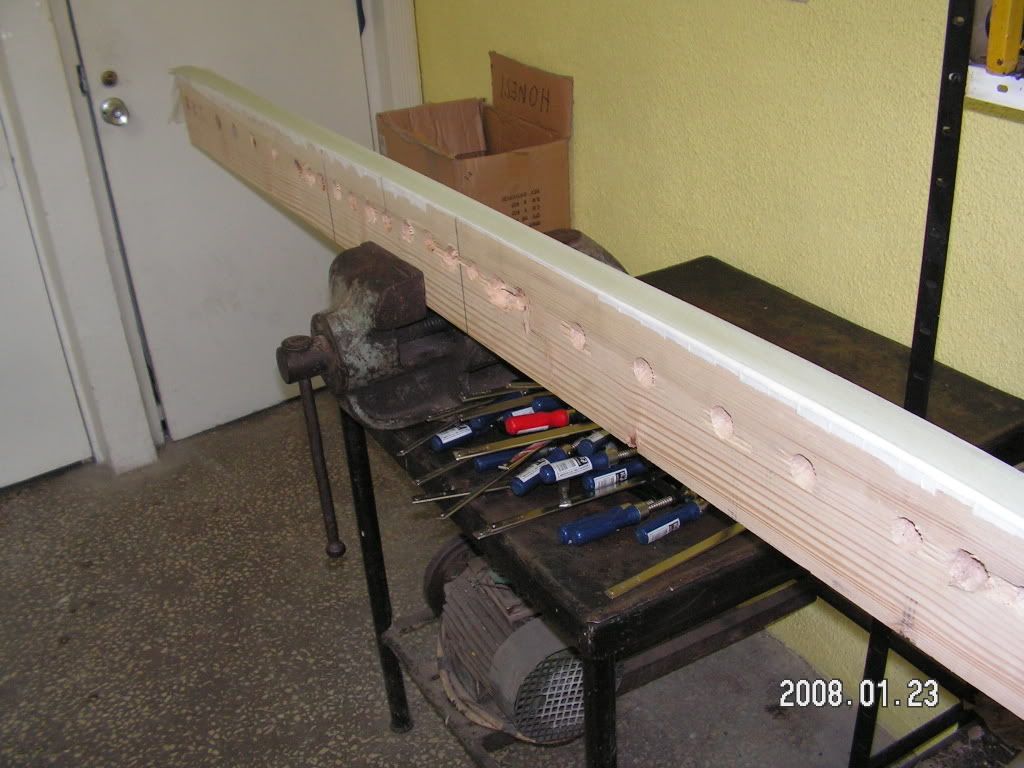

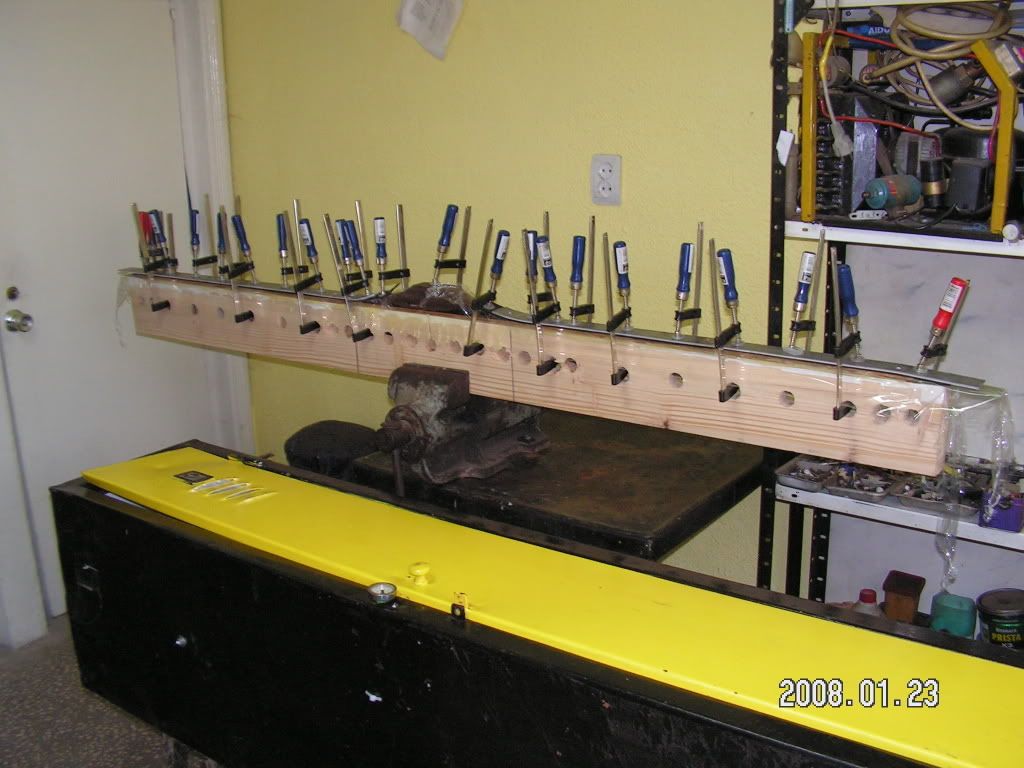

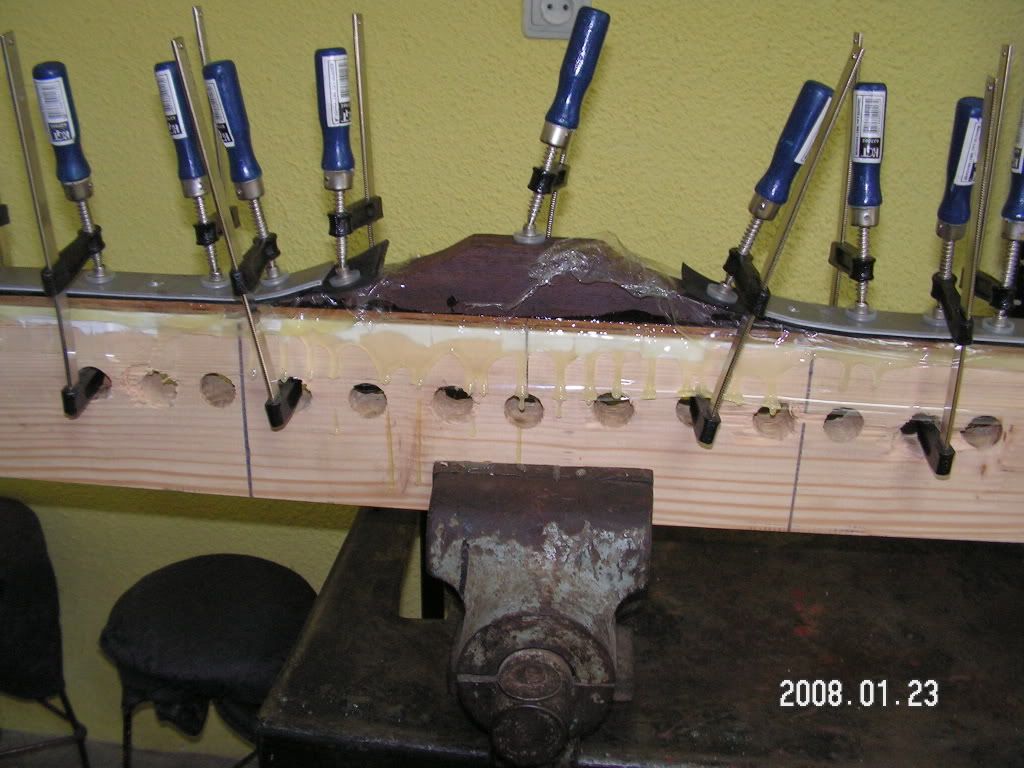

Apoi am asezat in ordine pe matrita elementele unse cu rasina epoxidica in urmatoarea ordine:fibra de sticla,1 laminat de ulm,fibra de sticla ,1 laminat de ulm ,1 laminat de ulm,minerul.Cu ajutorul bunului meu prieten Gigi si a inca unui baiat am inceput sa centrez elementele pe matrita si sa string in acelesi timp in ordine descrescatoare dinspre miner spre capetele matritei.Fara ei mi-ar fi fost imposibil deoarece am avut multe elemente,care alunecau in toate partile.

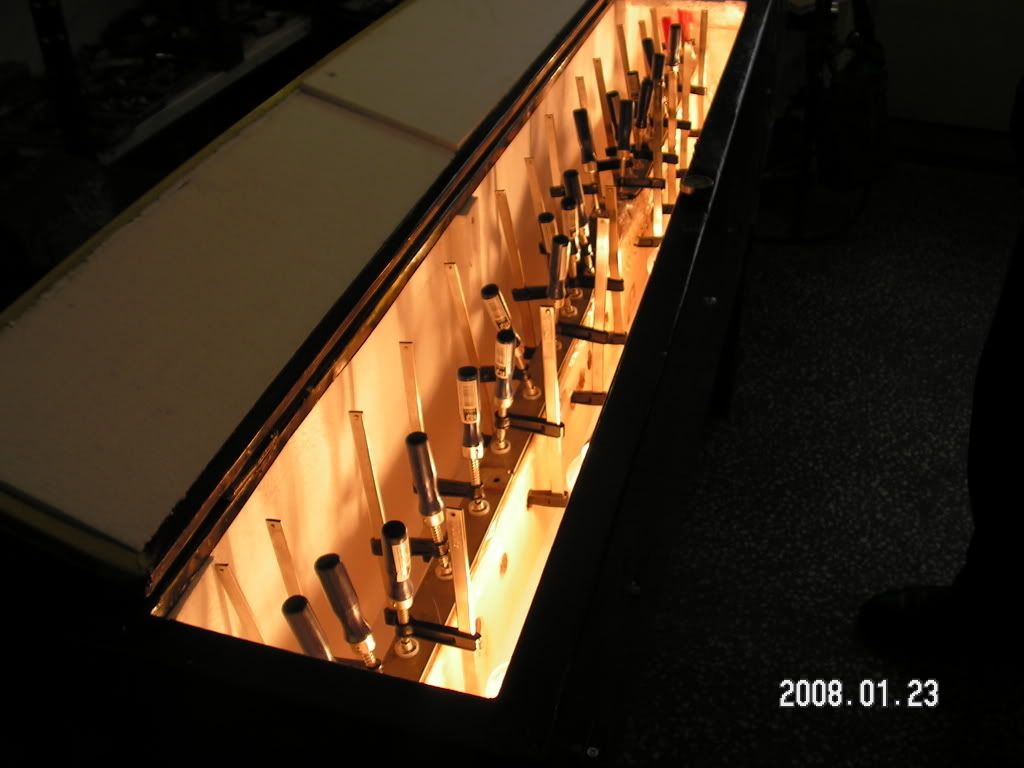

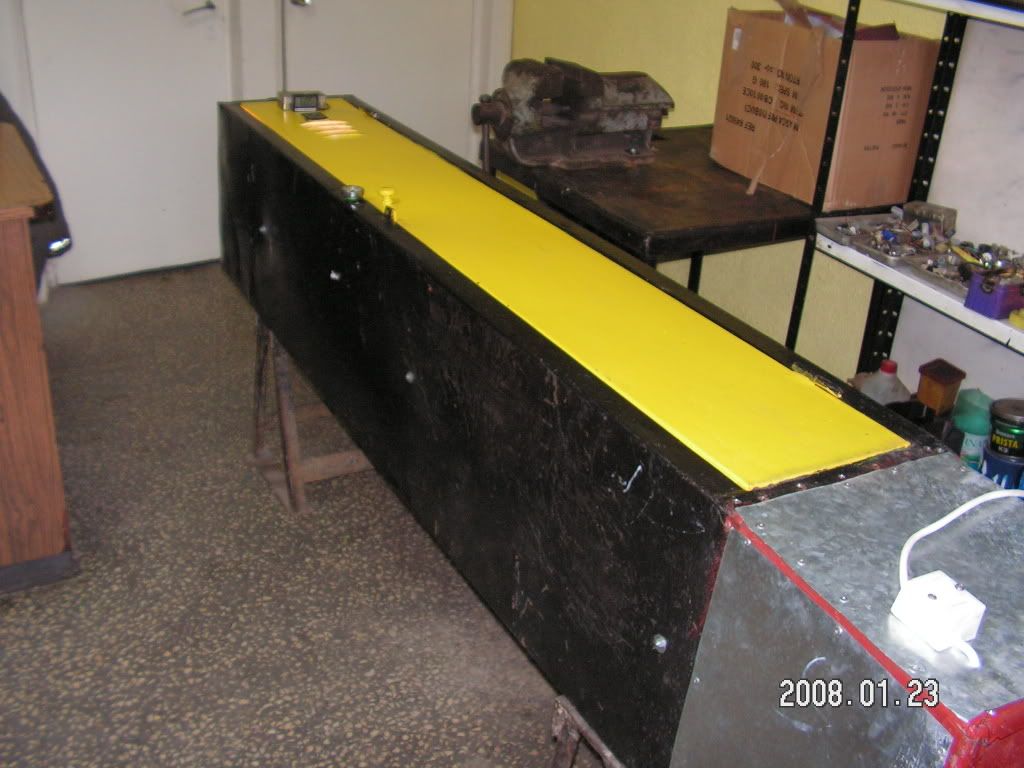

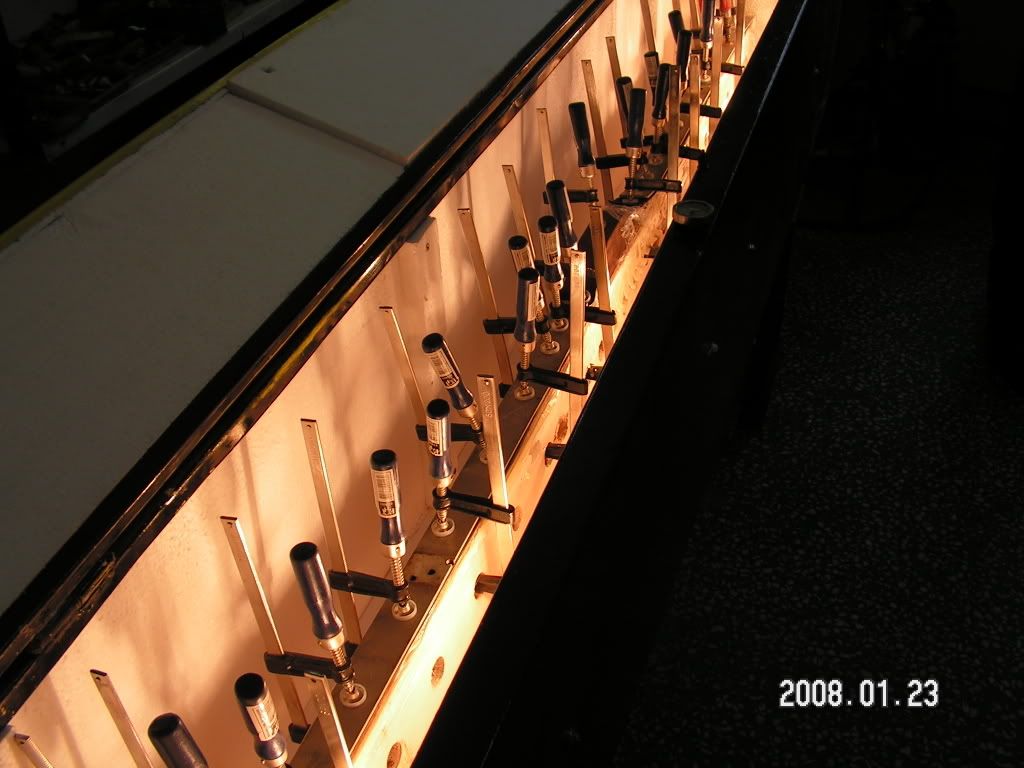

Dupa ce am strins foarte bine aplicind presiune uniform pe toata suprafata elementelor prin intermediul tablei si a cauciucului,am introdus matrita cu laminatele in cuptor.
Dupa ce temperatura a saltat la 60 grade celsius am inceput sa cronometram cele 6 ore obligatorii coacerii la aceasta temperatura.

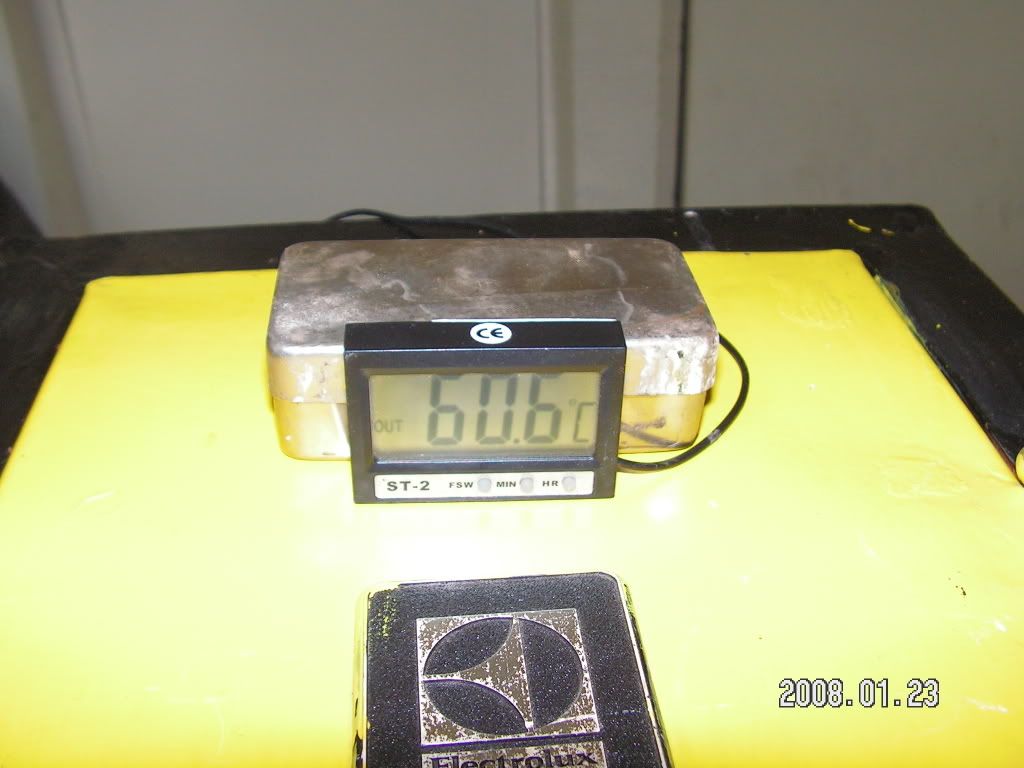

Am considerat totusi de cuviinta ca dupa 3 ore sa maresc temperatura intre 63-67 grade pentru o coacere mai buna.Si aici am intimpinat o experienta neobisnuita,de cite ori imi aruncam privirea pe ecranul lcd al termometrului imi aparea in acele momente doar numarul 666.Ce sa insemne asta caci ma cam intriga faptul?In sfirsit,am asteptat cuminti ca cele 6 ore sa se scurga.
Urmeaza ca miine sa scot laminatul din matrita,sa vad ce brinza am facut,eventual daca a iesit bine sa-l curat de rasina in exces,sa-l slefuiesc in zonele de linga miner,sa-l degresez si sa incep in una din zilele urmatoare faza a doua a lipirii arcului si anume laminatele de ulm de pe fade-outuri si fibra de sticla de pe burta.
Va voi tine la curent cu eventualele urmatoare evenimente.
Asa cum am promis,revin cu noutati din procesul de constructie al arcului.Azi noapte,neavind somn m-a cam chinuit un gind,si anume ,ca am prea multe elemente care trebuiesc lipite si am considerat potrivit sa fac lipirea lor in doua etape.
Astazi am lipit elementele de la backing inspre miner,inclusiv acesta.Noutatea in proiectul initial de constructie este ca m-am decis sa mai includ o fibra de sticla intre laminatele de ulm de pe backing.Cred insa ca aceasta fibra va avea un cuvint greu de spus in ceea ce priveste forta arcului si a carei forta o voi stii deabia la final ,cind voi face probele de tillering.
Am inceput prin a smirghelui cu o granulatie mare fibra ce am pus-o intermediar caci pe o fata este lucioasa si m-am temut ca daca o voi insera asa lipitura nu va prinde bine pe acea zona.Apoi am degresat cu Carburol toate elementele ce au urmat a fi lipite:fibrele,laminatele de ulm si minerul.
Foarte important in procesul de lipire a fost sa am toate elementele destinate acestei operatiuni in ordinea de lipire succesiva.
Apoi am amestecat si omogenizat intaritorul si rasina in vederea lipirii propriu-zise.
Ei.......si aici a inceput circul.Aceasta compozitie,odata mixata necesita un timp de reactie foarte rapid al operatorului lucrarii,caci se intareste in timp relativ scurt si se intinde foarte greu.Initial am vrut sa folosesc o pensula dar m-am razgindit caci ar fi fost imposibil si am folosit pentru intinsul rasinii pe suprafetele de lipire un spaclu improvizat ad-hoc dintr-o bucata de fibra de sticla ce mi-a ramas dupa taiere.Nu intru in amanunte prea mult caci mi-ar iesi si mai multe fire albe de par decit mi-au iesit la lipirea laminatelor.
Am considerat foarte important sa ung ambele suprafete ale laminatelor si a fibrei intermediare,p[entru ca atunci cind le-am asezat una peste alta in matrita sa evit zone ramase neunse si astfel sa ratez lipirea.
Deasemeni am asezat pe matrita o folie alimentara cu care se ambaleaza,pentru a evita mizgalirea fibrei de pe backing,aceasta urmind a fi eliminata dupa scoaterea laminatelor de pe matrita.Deasemeni am folosit o astfelde folie si pe suprafata de laminat de ulm pe care am strins cu menghinele tablele de presare.(nu uitati ca execut lipirea in 2 faze).Am cautat sa evit murdarirea minerului cu rasina caci ar fi fost foarte mult de munca la curatare(oricum va fi o munca de Sisif la curatare,dar mai bine asa).
Apoi am asezat in ordine pe matrita elementele unse cu rasina epoxidica in urmatoarea ordine:fibra de sticla,1 laminat de ulm,fibra de sticla ,1 laminat de ulm ,1 laminat de ulm,minerul.Cu ajutorul bunului meu prieten Gigi si a inca unui baiat am inceput sa centrez elementele pe matrita si sa string in acelesi timp in ordine descrescatoare dinspre miner spre capetele matritei.Fara ei mi-ar fi fost imposibil deoarece am avut multe elemente,care alunecau in toate partile.
Dupa ce am strins foarte bine aplicind presiune uniform pe toata suprafata elementelor prin intermediul tablei si a cauciucului,am introdus matrita cu laminatele in cuptor.
Dupa ce temperatura a saltat la 60 grade celsius am inceput sa cronometram cele 6 ore obligatorii coacerii la aceasta temperatura.
Am considerat totusi de cuviinta ca dupa 3 ore sa maresc temperatura intre 63-67 grade pentru o coacere mai buna.Si aici am intimpinat o experienta neobisnuita,de cite ori imi aruncam privirea pe ecranul lcd al termometrului imi aparea in acele momente doar numarul 666.Ce sa insemne asta caci ma cam intriga faptul?In sfirsit,am asteptat cuminti ca cele 6 ore sa se scurga.
Urmeaza ca miine sa scot laminatul din matrita,sa vad ce brinza am facut,eventual daca a iesit bine sa-l curat de rasina in exces,sa-l slefuiesc in zonele de linga miner,sa-l degresez si sa incep in una din zilele urmatoare faza a doua a lipirii arcului si anume laminatele de ulm de pe fade-outuri si fibra de sticla de pe burta.
Va voi tine la curent cu eventualele urmatoare evenimente.
-
eduardbilanin
- Membru al forumului
Re: Longbow laminat de 150#
Domnilor ,astazi am scos din matrita prima parte a lipiturii arcului,adica partea de backing pina la miner,inclusiv.desi am stat stresat toata noaptea.si desi primul gind a fost sa desfac cuptorul dupa trecerea celor 6 ore,m-am abtinut si bine am facut.Mai bine sa se raceasca treptat laminatele in matrita ,fara graba si fara entuziasm gresit.
Ce pot sa spun ,decit ca aplicarea in sine a rasinii epoxidice este o adevarata provocare,caci materialul fiind la limita,si timpul de intindere la fel,trebuie sa lucrezi foarte rapid,curat si precis.Laminatele au tendinta sa alunece unele pe altele,si trebuie pozitionate in momentul presarii pe matrita.Norocul meu a fost ca am beneficiat de inca 2 perechi de miini care m-au ajutat la operatia aceasta.

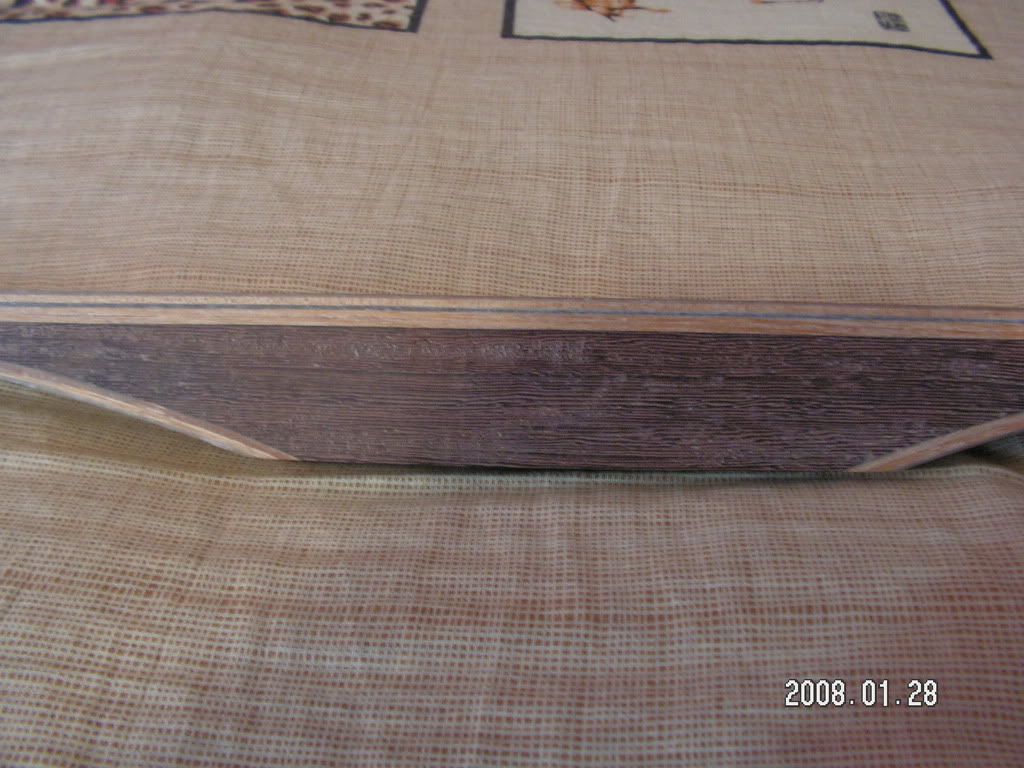

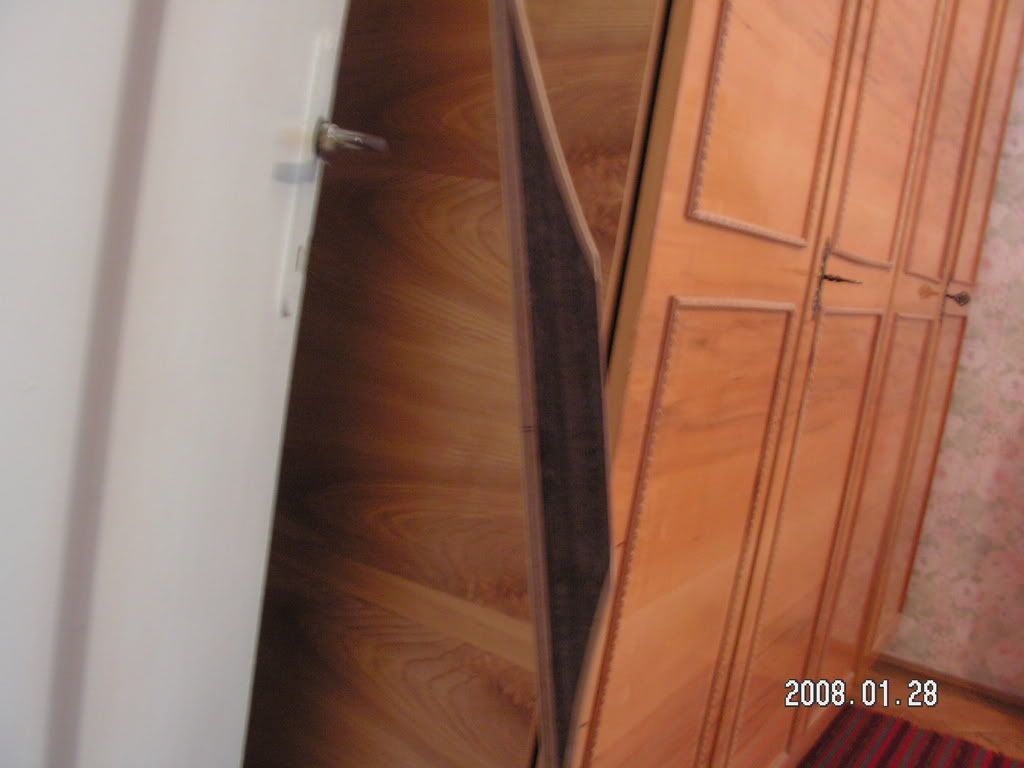

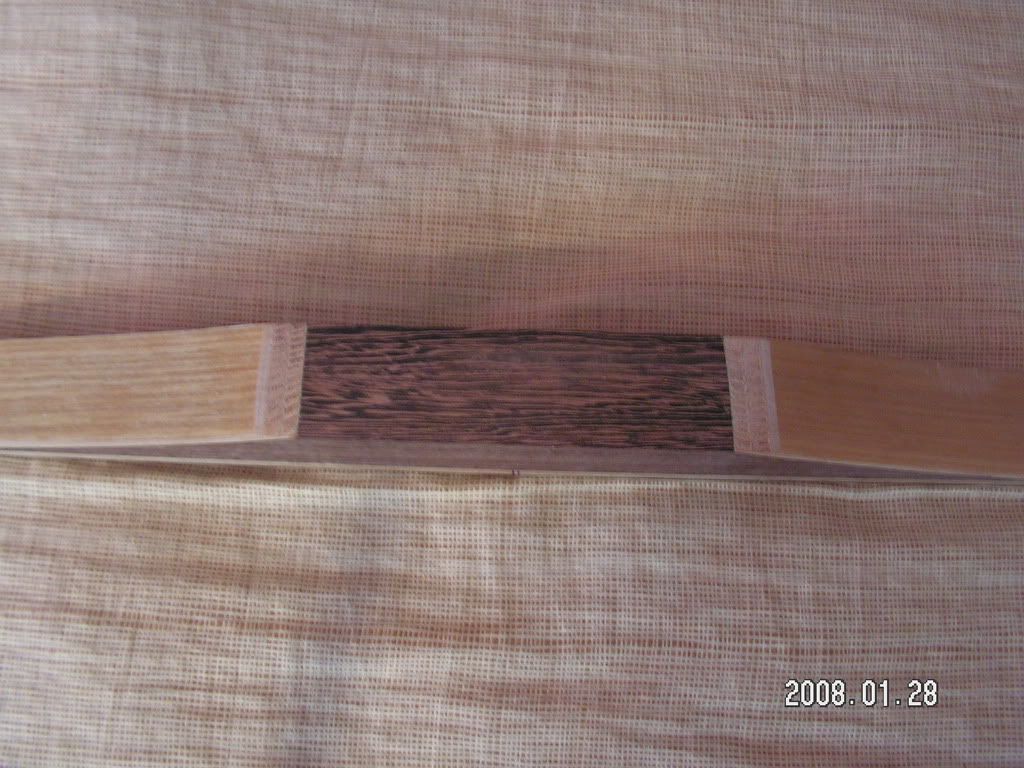

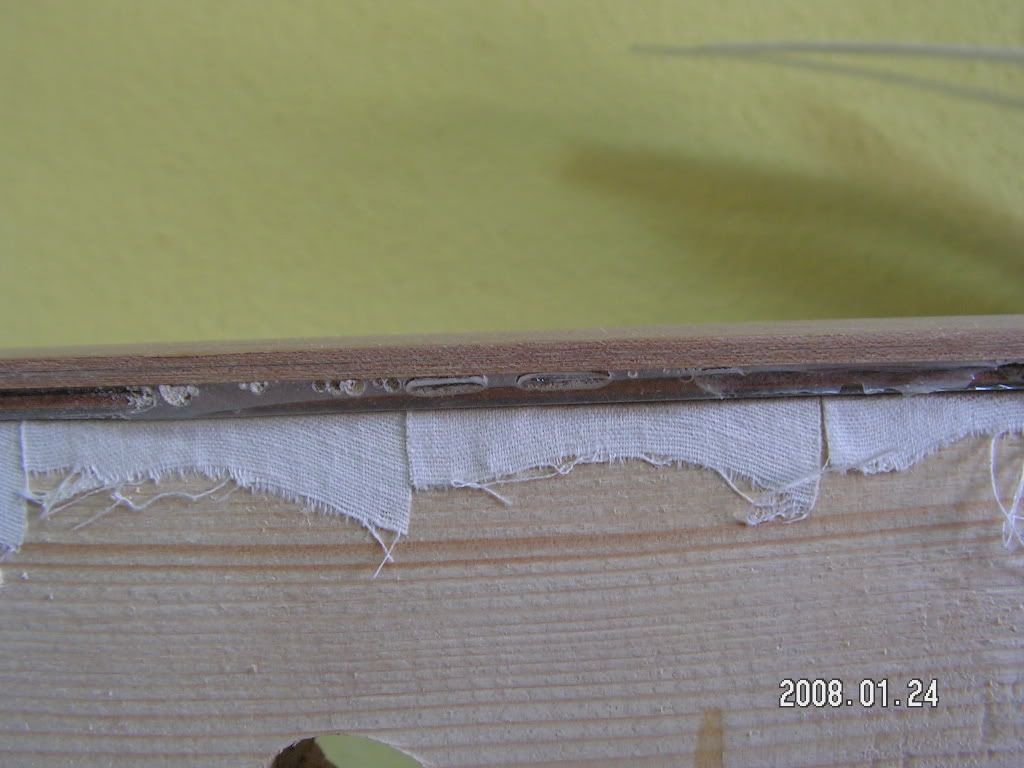

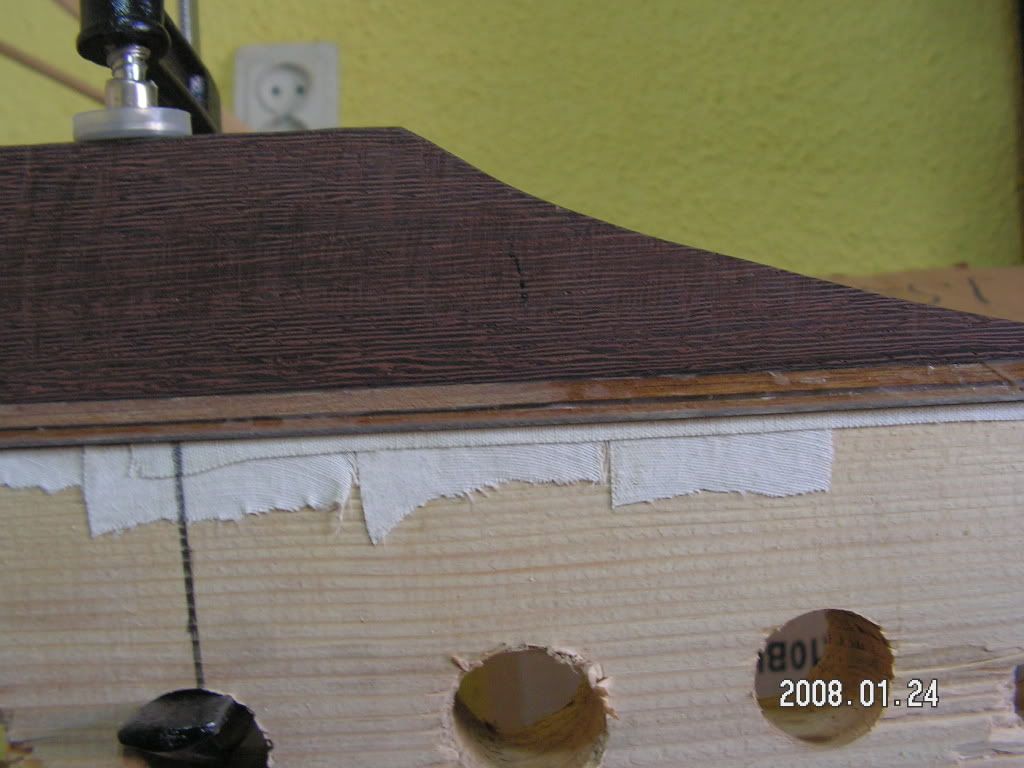

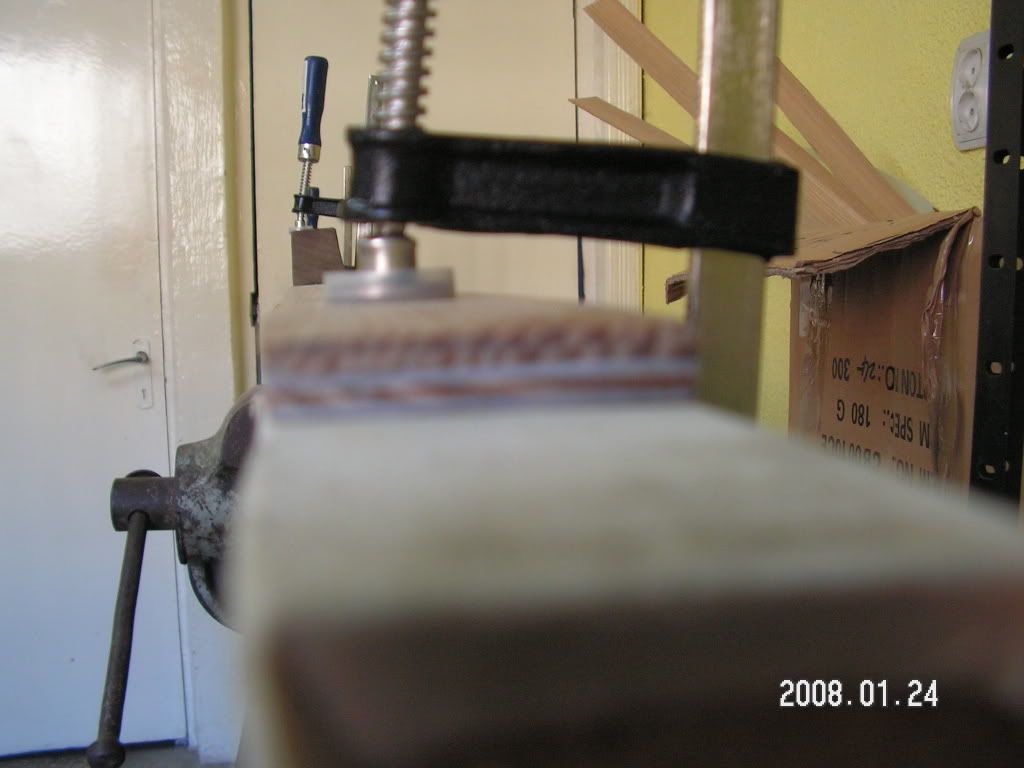

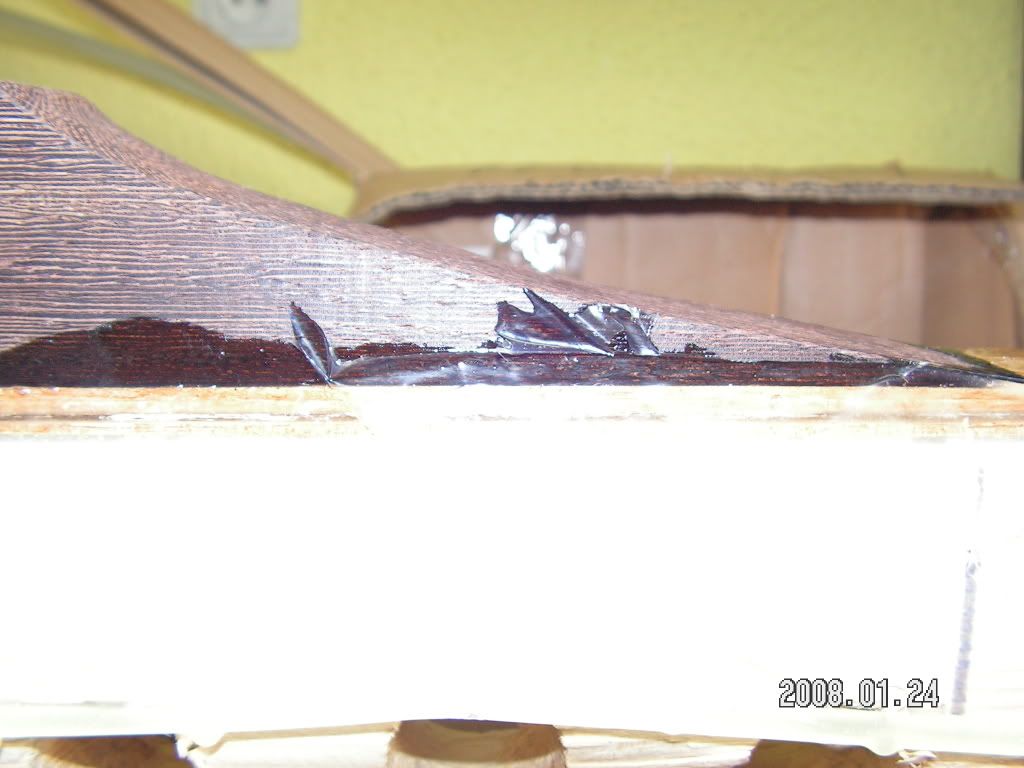

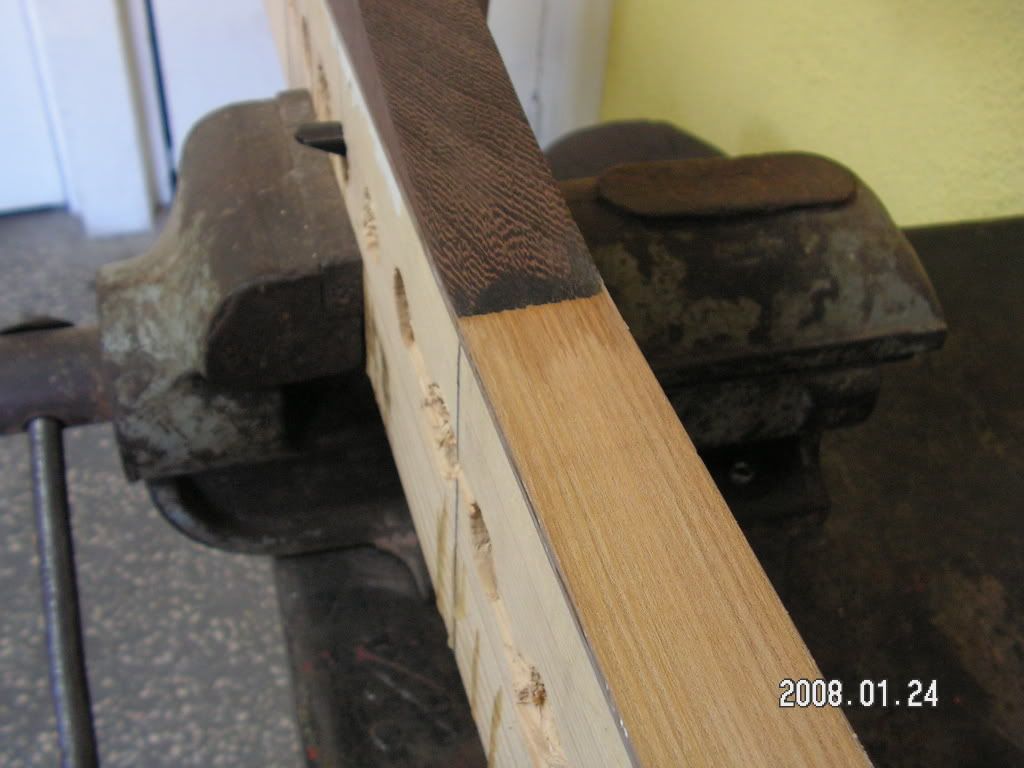

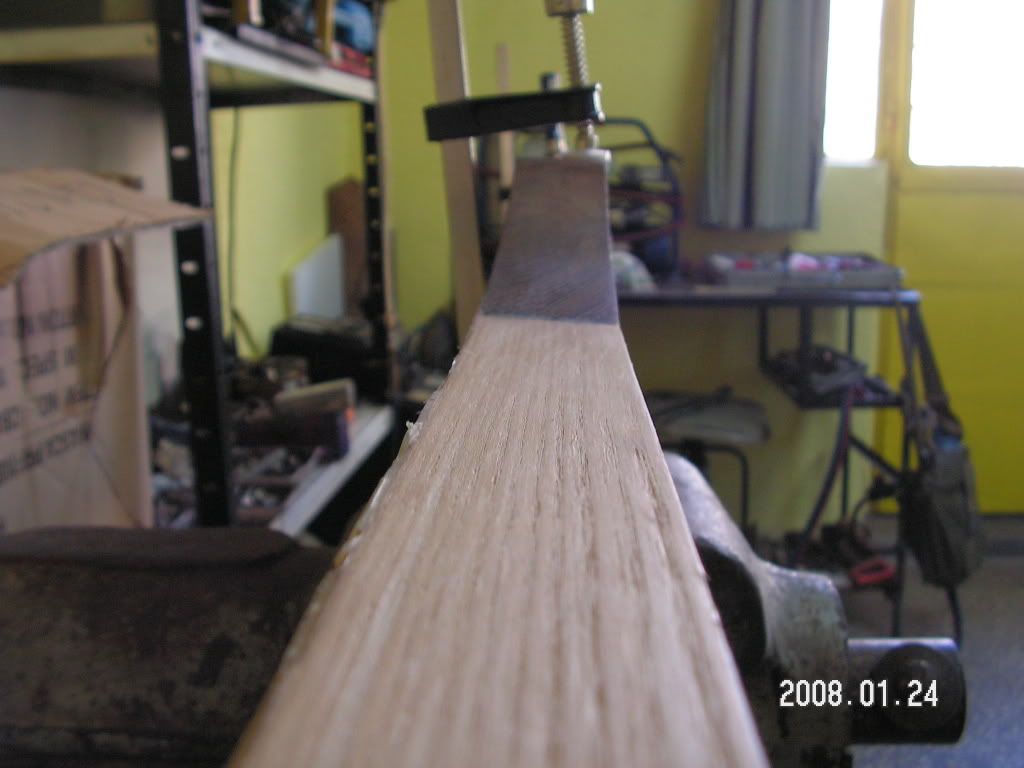

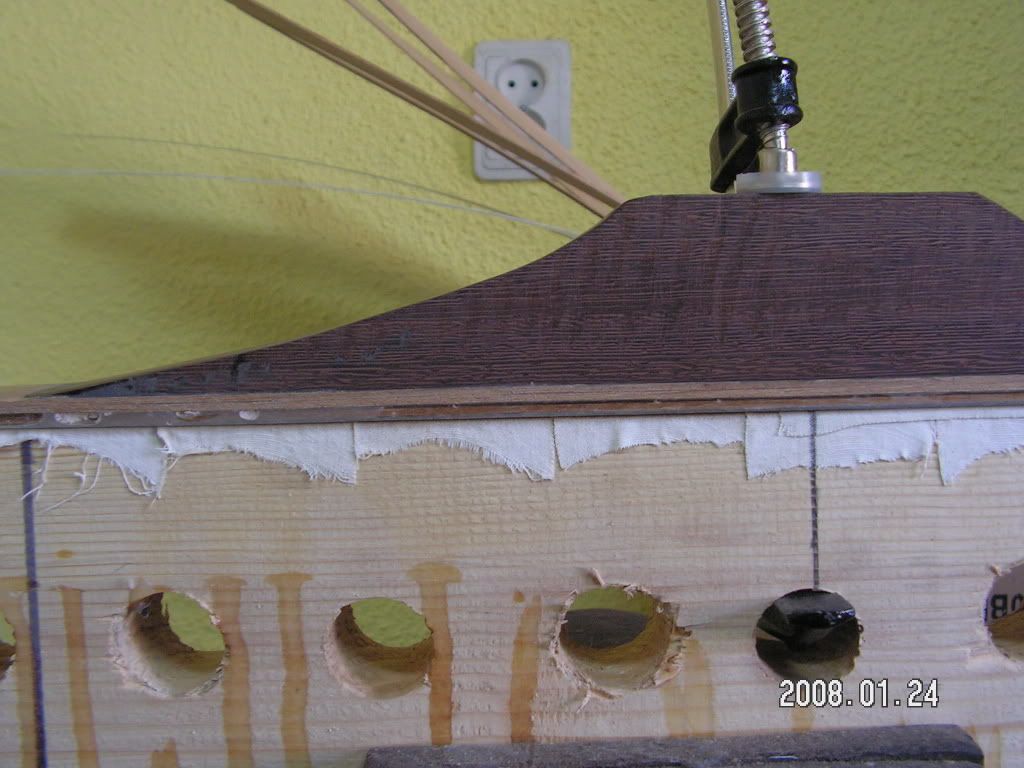

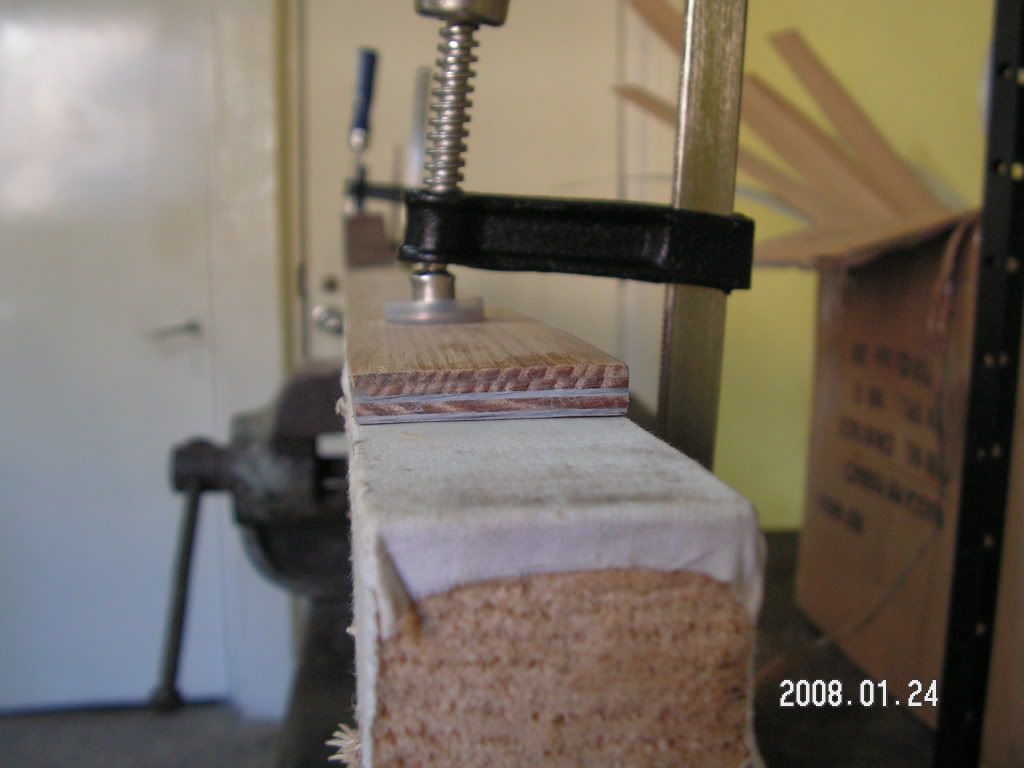

Trecind peste partea de povestire a actiunii va invit sa vedeti citeva instantanee luate la desfacerea si studiera lipiturii primei parti a arcului:
Ce pot sa spun ,decit ca aplicarea in sine a rasinii epoxidice este o adevarata provocare,caci materialul fiind la limita,si timpul de intindere la fel,trebuie sa lucrezi foarte rapid,curat si precis.Laminatele au tendinta sa alunece unele pe altele,si trebuie pozitionate in momentul presarii pe matrita.Norocul meu a fost ca am beneficiat de inca 2 perechi de miini care m-au ajutat la operatia aceasta.
Trecind peste partea de povestire a actiunii va invit sa vedeti citeva instantanee luate la desfacerea si studiera lipiturii primei parti a arcului:
Last edited by eduardbilanin on 24 Jan 2008, 21:37, edited 1 time in total.
-
eduardbilanin
- Membru al forumului
Re: Longbow laminat de 150#
Multumesc foarte mult pentru incurajari,dar ce este mai greu nu va trece nici dupa ce voi lipi in totalitate(sper ca miine),caci arcul este arc doar dupa ce este testat la full draw,pina atunci sunt doar niste materiale fara caracter.Dupa aceea devine ,un arc si de ce nu capata si personalitate(se naste cu adevarat daca ma pot exprima asa).Ma ingrijoreaza totusi faptul ca burta este cam slaba fata de spate,caci va avea 2 laminate de ulm si o fibra de sticla.Deasemeni nu imi permit sa mai adaug o fibra in plus pe burta caci atunci probabil ca doar Odisseu l-ar mai putea intinde ,iar el nu mai este de mult pe pamint(asta in cazul in care va fi fost vreodata)........
-
eduardbilanin
- Membru al forumului
Re: Longbow laminat de 150#
Salut,
Ieri la orele 00.15 am terminat de copt partea a doua a lipirii laminatelor(cele de pe fade-outuri).A fost un adevarat tur de forta caci a trebuit sa modific panta fade-outurilor,astfel incit cele 2 laminate de ulm si o fibra de sticla sa se aseze perfect fara sa ramina goluri,caci asta ar fi compromis intregul proiect.Nu mai intru in detalii caci a fost o munca de ceasornicar.

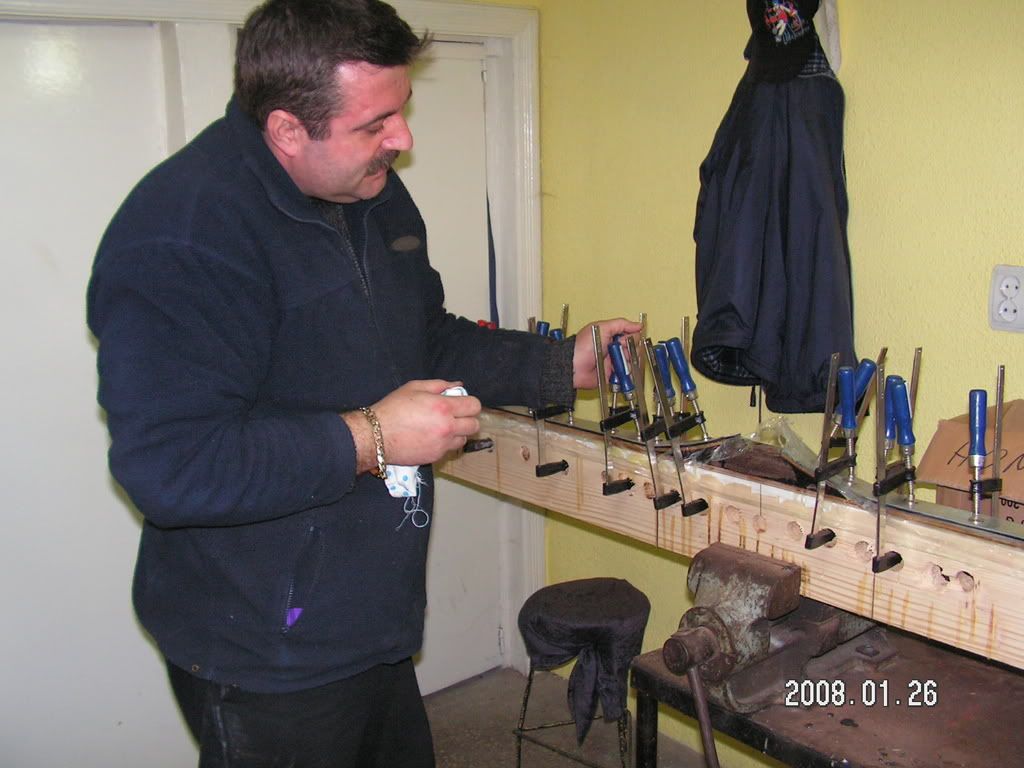

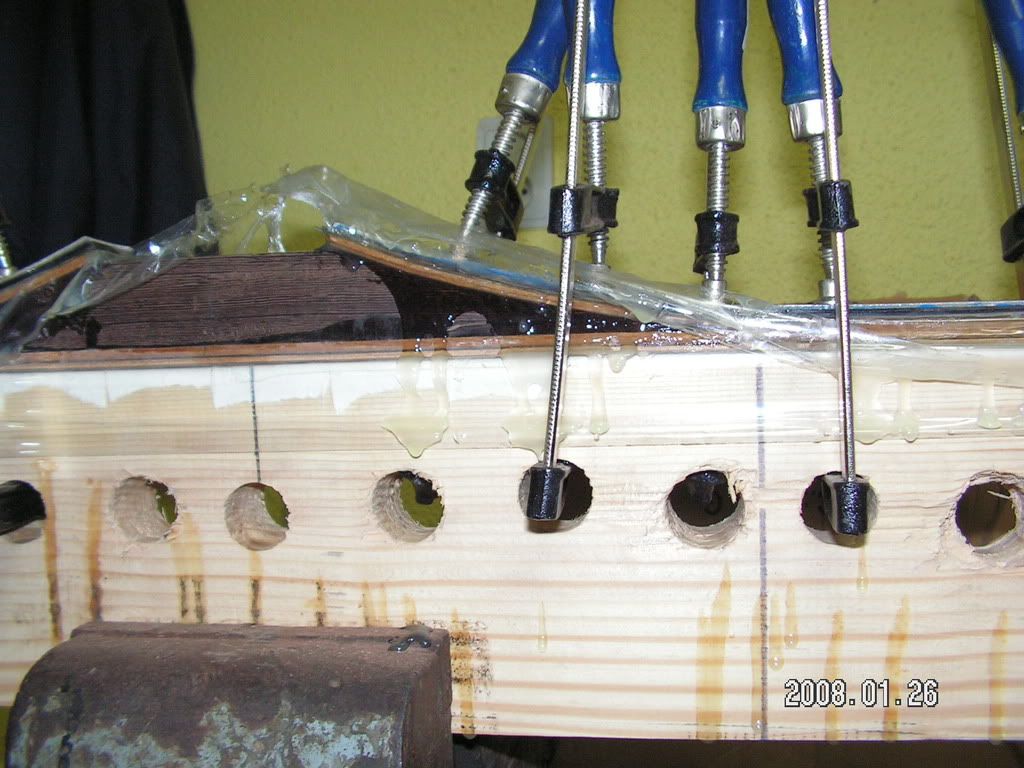

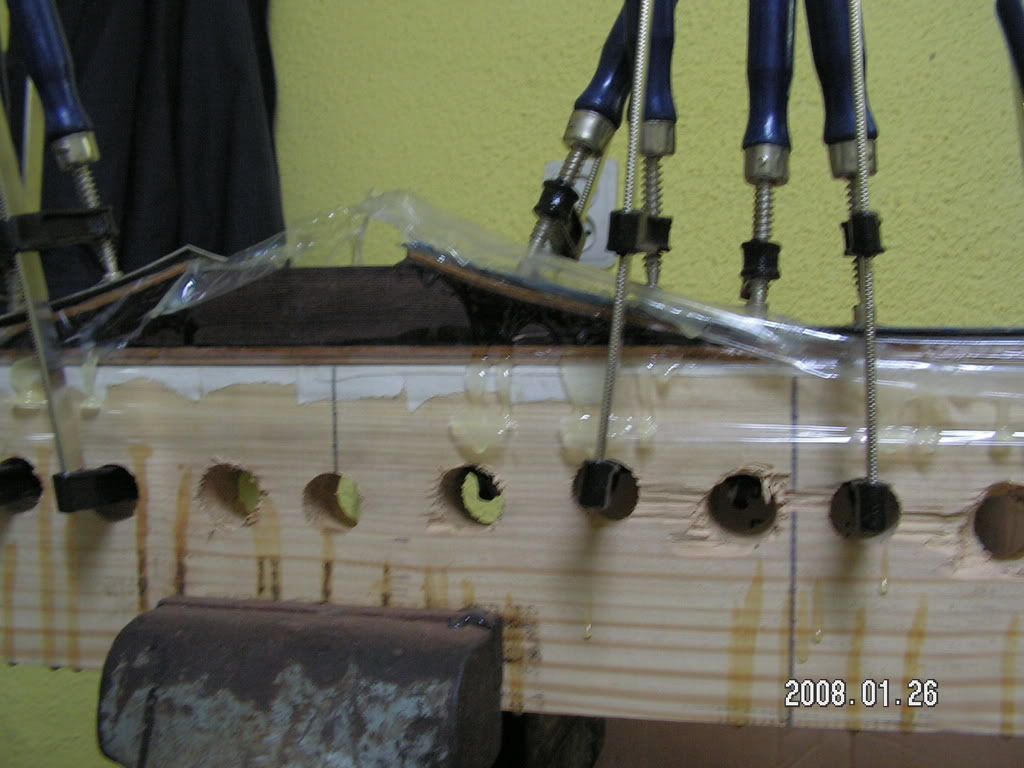

Va prezint in continuare imagini cu matrita pregatita pentru a fi bagata in cuptor si cu bunul meu prieten Gigi verificind inca odata fermitatea stringerii menghinelor:
Luni (dupa ce voi aloca mai mult de 24 de ore racirii laminatelor si deci uscarii propriuzise)voi finisa laminatele in plan longitudinal,pentru a putea trasa formele de contur ale arcului.Va voi tine bineinteles la curent.
Ieri la orele 00.15 am terminat de copt partea a doua a lipirii laminatelor(cele de pe fade-outuri).A fost un adevarat tur de forta caci a trebuit sa modific panta fade-outurilor,astfel incit cele 2 laminate de ulm si o fibra de sticla sa se aseze perfect fara sa ramina goluri,caci asta ar fi compromis intregul proiect.Nu mai intru in detalii caci a fost o munca de ceasornicar.
Va prezint in continuare imagini cu matrita pregatita pentru a fi bagata in cuptor si cu bunul meu prieten Gigi verificind inca odata fermitatea stringerii menghinelor:
Luni (dupa ce voi aloca mai mult de 24 de ore racirii laminatelor si deci uscarii propriuzise)voi finisa laminatele in plan longitudinal,pentru a putea trasa formele de contur ale arcului.Va voi tine bineinteles la curent.
-
eduardbilanin
- Membru al forumului
Re: Longbow laminat de 150#

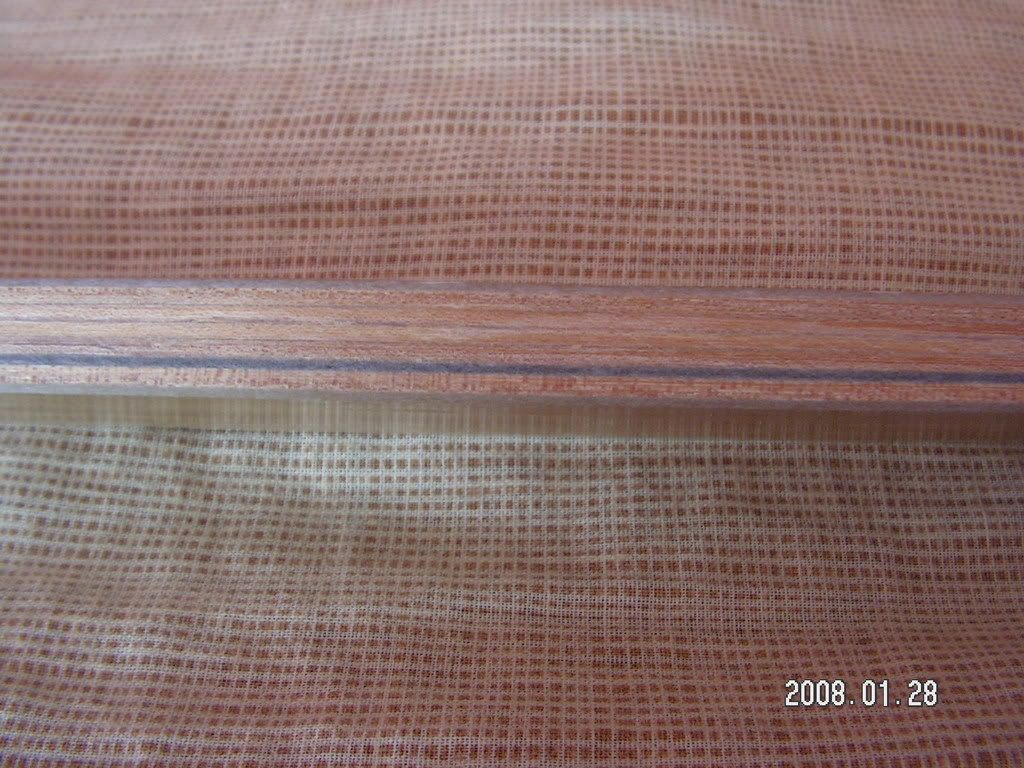

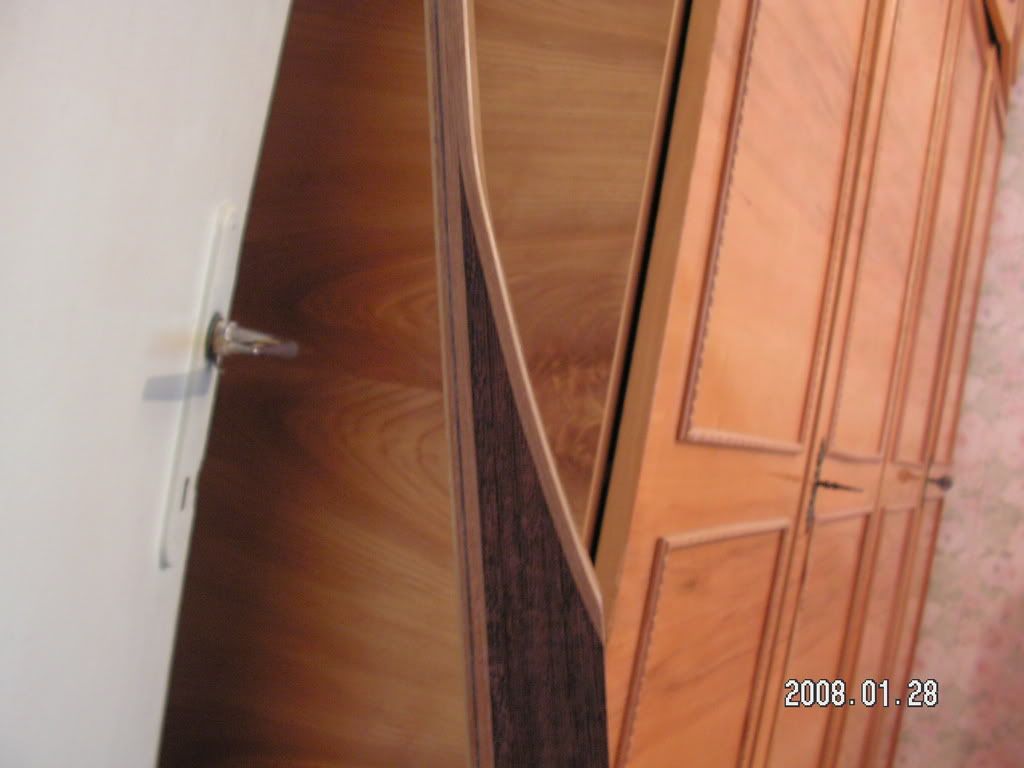

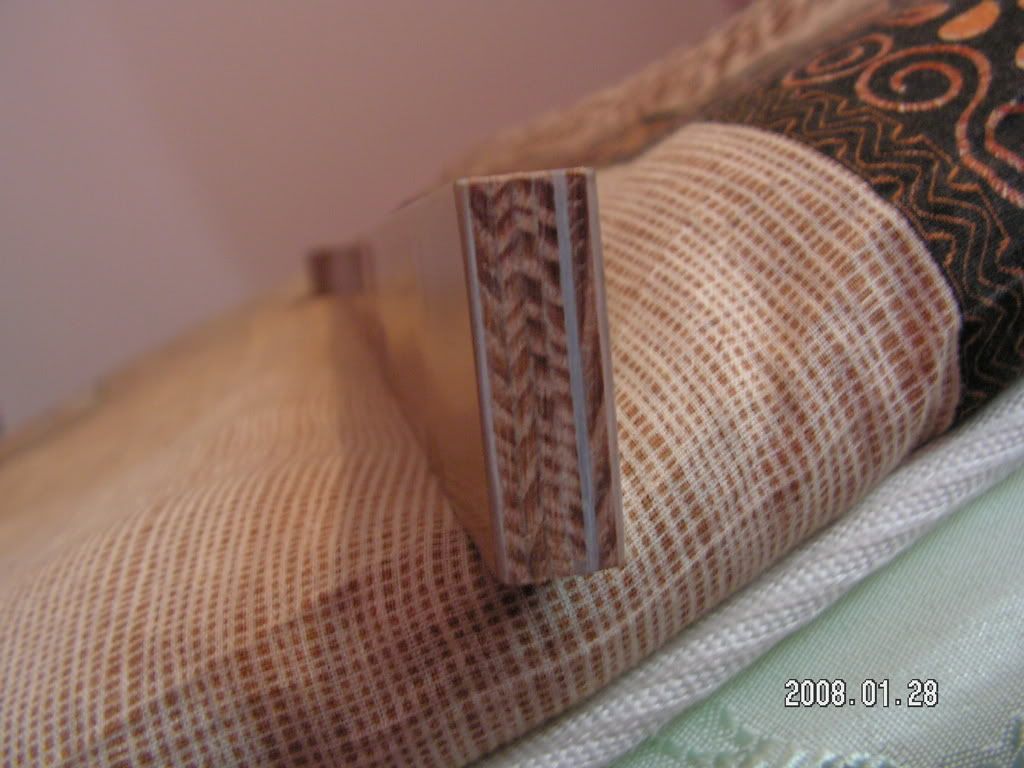

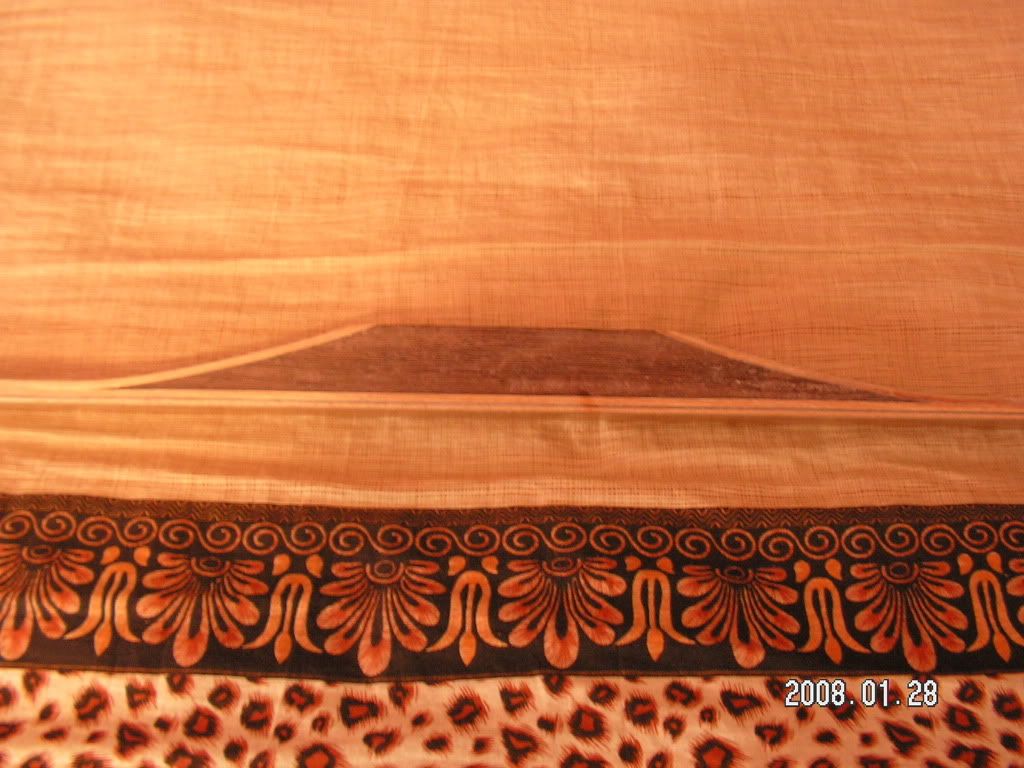

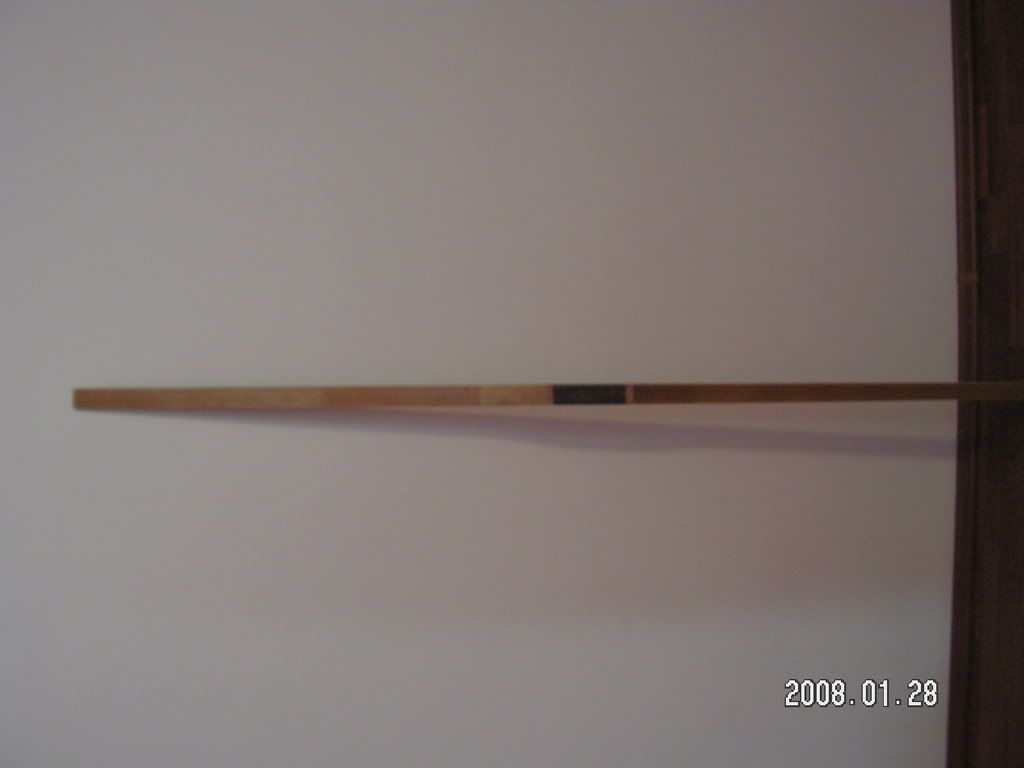

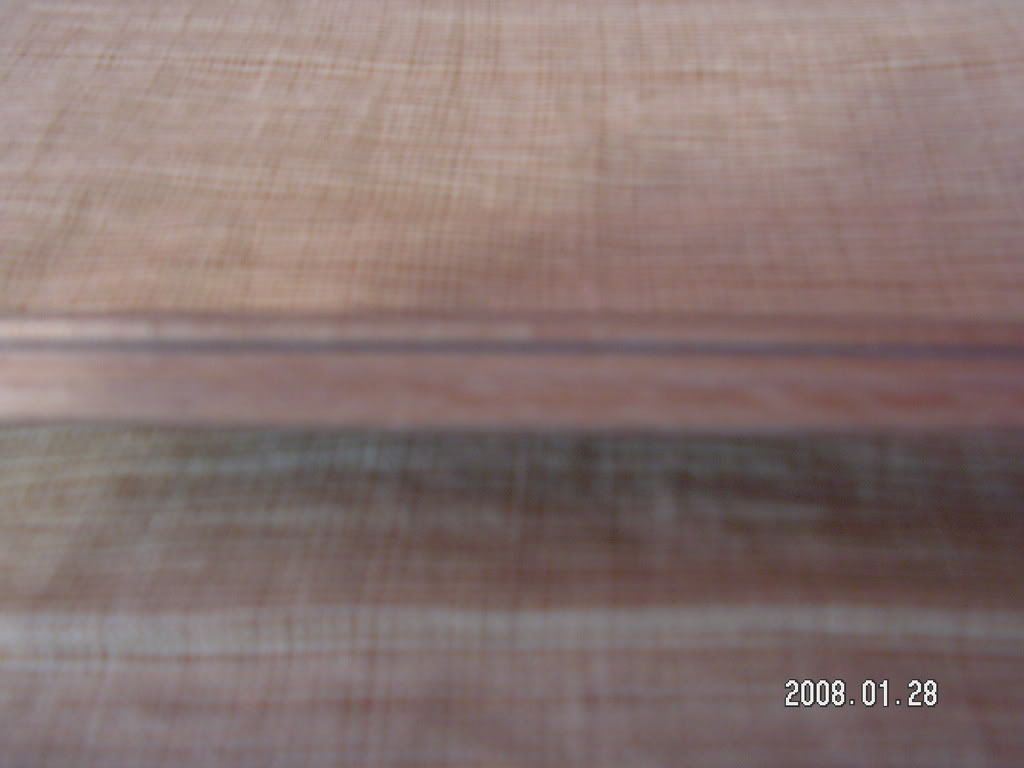

Salutare tuturor.Astazi vin cu noutati in proiectul ce il derulez.Asa cum am spus postul trecut am executat si a doua lipitura.am asteptat cuminte mai mult de 24 de ore sa se intareasca mai bine adezivul si am inceput degrosarea grosiera a laminatului pentru a-l aduce la paralel intre cele doaua margini.Este imperios necesar de executat aceasta operatie deoarece in pasul urmator trebuie sa trasez linia de mijloc pentru a tilleri arcul spre extremitati incepind de la fade-outuri.Va las in continuare sa vedeti ce am mai lucrat si astept parerile voastre caci sunt foarte importante. :D :
-
akila
- Membru al forumului
Re: Longbow laminat de 150#
Salut si felicitari pentru arc...arata foarte fain pana in prezent....as fi foarte curios de unde ai gasit rasina, si fasiile de lemn....in rest ce sa zic ..Doamne ajuta... ar mai fi ceva de spus insa....nu stiu daca nu e prea tarziu ...dar acuma stau si ma gandesc daca nu era bine sa fi fost o sectiune si de laminate la concursul care se desfasoara pe forumul nostru...din punctul meu de vedere nici nu era nevoie de un premiu sau ceva....dar uite ca exista arcasi care au inceput sa lucreze si laminate, si intr-un fel e pacat ca nu este o sectiune si pentru ei , pentru ca la laminate e greu sa folosesti doar materiale traditionale...acuma probabil ca e cam tarziu sa se mai schimbe ceva...astept si parerea celorlalti membri si bineinteles a lui Florin si Sergiu...oricum felicitari pentru o treaba bine facuta pana in prezent..iti tin pumnii...dar nu foarte stransi
-
eduardbilanin
- Membru al forumului
Re: Longbow laminat de 150#
Multumesc mult Akila pentru incurajari.Eu cred ca nu conteaza foarte mult partea stimulativa a acestui concurs, ci faptul ca Fast Arrow a avut ideea impulsionarii ,daca ma pot exprima asa, de a incepe odata si odata si la noi in tara,de construire a unor arcuri care sa inceapa sa semene incet,incet ,cu cele construite de arcari amatori de pe celelalte forumuri consacrate din lume.
Cit despre materiale,eu le-am comandat din Italia,caci m-i s-a parut mai lesne cu transportul fata de State,dar.......nu mai recomand nimanui care ar vrea sa construiasca vreun arc indiferent de care ar fi el,alte materiale decit cele din State.laminatele ce le-am cumparat eu au fost strimbe de la inceput si astfel dupa lipirea lor a trebuit sa intru foarte mult in latime ca sa le aduc la acelasi nivel de latime.Din cauza asta de la 0 latime de 39mm la care am preconizat latimea la miner(la baza fade-outurilor) am raman cu o amarita de latime de 35mm,fapt care va schimba dramatic forta arcului pe care mi-am propus-o de la inceput.
Cu siguranta (spun doar asa,caci pina nu il verifici la tarie ,iar eu fac asta atirnind greutati de coarda pina la elongatia minima de 28"),arcul nu va avea in cazul asta cele 150# de la care am pornit ca obiectiv ci mai putin,iar in acest caz.......la revedere tolba
,dar experienta pe care am cistigat-o este enorma.Oricum cea mai mare satisfactie ,ca incepator vorbind,va fi sa vad arcul lucrind la full-draw.

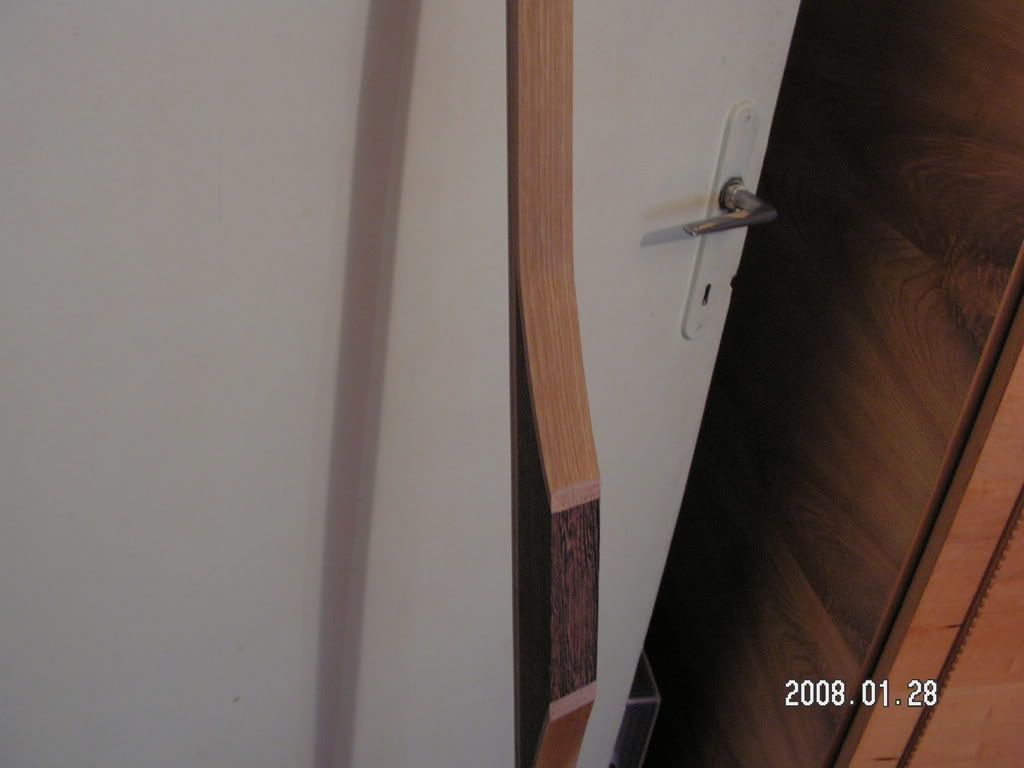

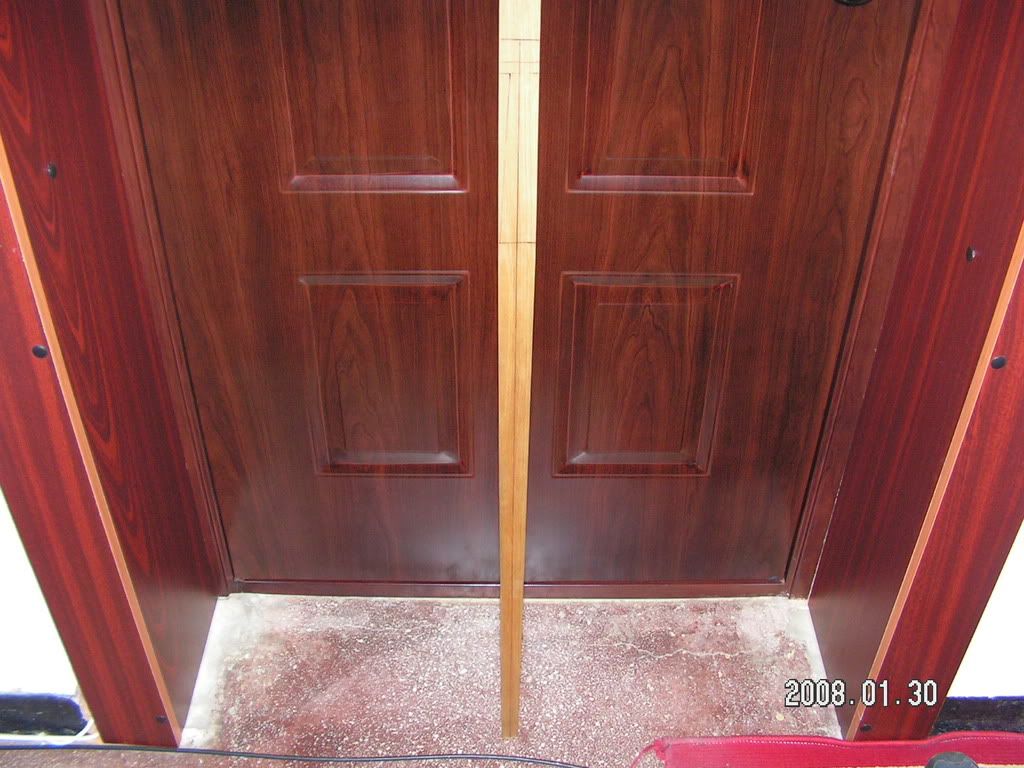

Acum,despre proiectul meu ,va pot spune ca am degrosat pantele de tillering de la baza minerului spre virf(asa cum ii sta bine unui longbow),pina la latimea la virf de 22mm.Nu imi place cum lucreaza bratele,caci simt prea multa tensiune la baza minerului(pe fade-out),caci sa nu uitam ca planul era la o latime la miner de 40mm si una la virf de 20-22 mm.Acum ca am doar 35mm la baza va trebui musai sa iau pina la 20 la virf.de asta am spus ca arcul va fi acum mai slab.Nu voi sti cit de slab decit la sfirsit.

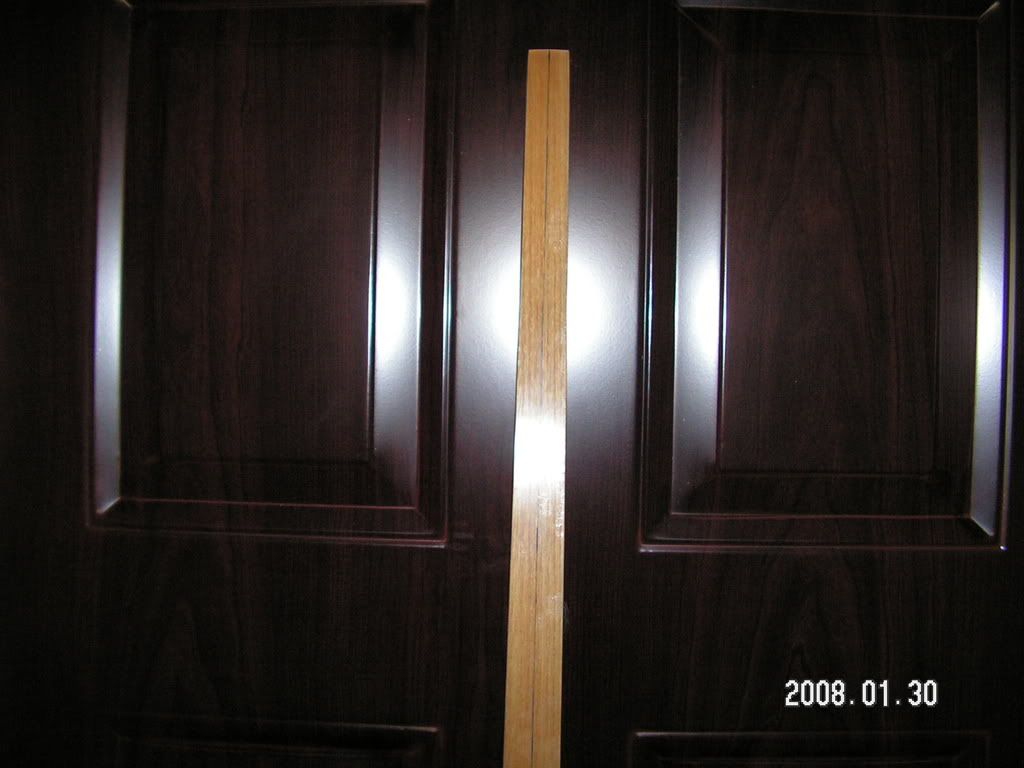

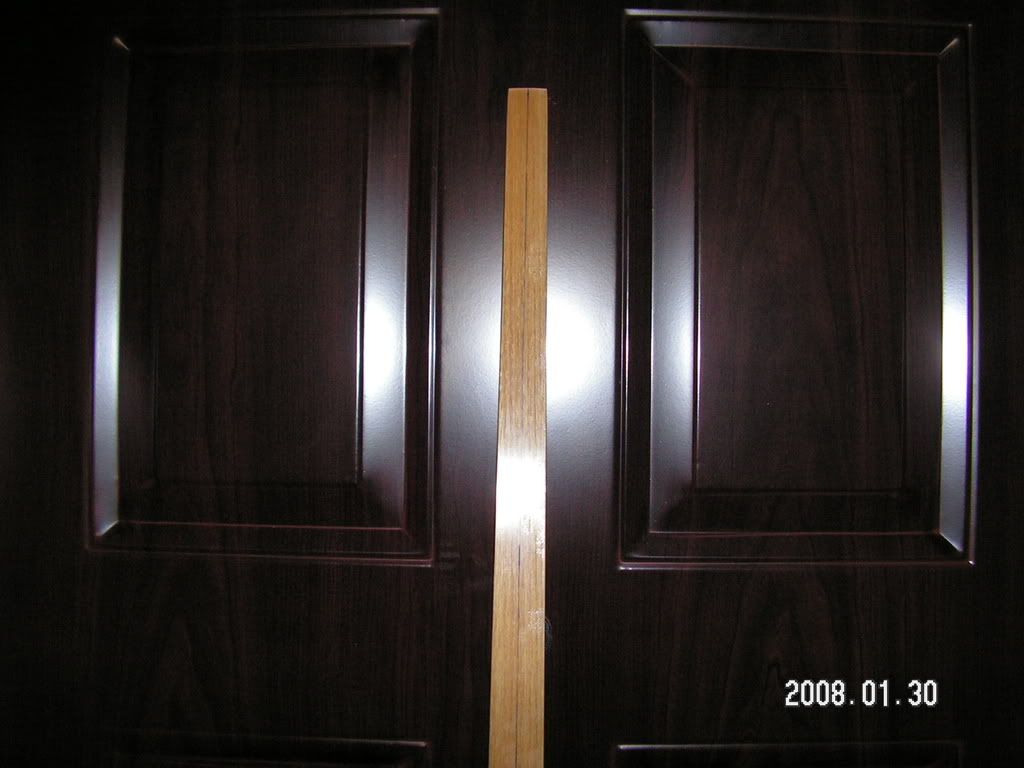

Voi posta in cursul zilei de astazi niste poze cu profilul arcului tillerit pina la 22mm la virf.
Cit despre materiale,eu le-am comandat din Italia,caci m-i s-a parut mai lesne cu transportul fata de State,dar.......nu mai recomand nimanui care ar vrea sa construiasca vreun arc indiferent de care ar fi el,alte materiale decit cele din State.laminatele ce le-am cumparat eu au fost strimbe de la inceput si astfel dupa lipirea lor a trebuit sa intru foarte mult in latime ca sa le aduc la acelasi nivel de latime.Din cauza asta de la 0 latime de 39mm la care am preconizat latimea la miner(la baza fade-outurilor) am raman cu o amarita de latime de 35mm,fapt care va schimba dramatic forta arcului pe care mi-am propus-o de la inceput.
Cu siguranta (spun doar asa,caci pina nu il verifici la tarie ,iar eu fac asta atirnind greutati de coarda pina la elongatia minima de 28"),arcul nu va avea in cazul asta cele 150# de la care am pornit ca obiectiv ci mai putin,iar in acest caz.......la revedere tolba
,dar experienta pe care am cistigat-o este enorma.Oricum cea mai mare satisfactie ,ca incepator vorbind,va fi sa vad arcul lucrind la full-draw.Acum,despre proiectul meu ,va pot spune ca am degrosat pantele de tillering de la baza minerului spre virf(asa cum ii sta bine unui longbow),pina la latimea la virf de 22mm.Nu imi place cum lucreaza bratele,caci simt prea multa tensiune la baza minerului(pe fade-out),caci sa nu uitam ca planul era la o latime la miner de 40mm si una la virf de 20-22 mm.Acum ca am doar 35mm la baza va trebui musai sa iau pina la 20 la virf.de asta am spus ca arcul va fi acum mai slab.Nu voi sti cit de slab decit la sfirsit.
Voi posta in cursul zilei de astazi niste poze cu profilul arcului tillerit pina la 22mm la virf.
-
akila
- Membru al forumului
Re: Longbow laminat de 150#
Salut.....mda pacat ca materialele nu au fost chiar cum ti-ai dorit tu...dar asta e...trebuie sa ne adaptam la ce avem....oricum cred ca va iesi un arc destul de tarisor si nu are de ce sa-ti para rau....iar daca o sa fie bine pana la sfarsit...cred ca e o premiera la noi in tara...sper sa nu gresesc..un laminat de genu asta...asa ca..tin pumnii in continuare.. tiller-ul il faci piramida( de la 35mm te duci drept pana la 22mm la varf??)??....nu mai retin ce grosime au laminatele impreuna, dar sigur va fi un arc tare...
