Longbow laminat

[eduardbilanin]

Deci ..........greseala pe care am facut-o este urmatoarea:cind vreti sa faceti ceva cu adevarat bun faceti-o singuri,si mai ales,nu cumparati materiale din care se construiesc arcuri laminate(asta in cazul in care sunteti lenesi ca mine)decit de la o firma cu traditie,si aici Florin isi poate spune si parerea lui.Minerul(dintr-un material scump de altfel)a fost facut de toata jena,cu pante de fade-out disproportionate si prea drepte.Minerul este (in cazul unui arc laminat)50% din reusita proiectului,iar celelalte 50% le reprezinta lipitura.Incepator fiind nu mi-am dat seama ca minerul este prost executat si am luat pe cuvint obiectul respectiv(si rau am facut,o greseala ce nu se va repeta).Acum din cauza pantelor gresite ale minerului zona de curbura este suprasolicitata la baza fade-outului.Asa cum bine a observat Florin,va trebui sa descarc stresul de acolo prin ingustarea bratului -problema.Dar.......facind asta va aparea sigur o disproportionalitate foarte mare la incordare intre cele 2 brate asa ca vreau-nu-vreau,va trebui sa lucrez si la celalalt.Nenorocirea este ca arcul nu va mai avea nici pe departe taria de la care am pornit ca si proiect,dar cel putin va fi un arc functional (sper) si mult mai rapid.Asa cum am mai zis si intr-un post mai devreme,un arc nu este un arc decit la full-draw.Atunci se poate spune ca proiectul ti-a reusit sau munca a fost in zadar.
Cu permisiunea dumneavoastra a tuturor voi schimba titulatura proiectului caci nu isi mai are rostul,in forma originala.Si.......bineinteles ca voi reveni cu detalii in derularea in continuare a lucrarii pina la sfirsit,oricare va fi acesta. :D

[akila]

Mda....abia acuma am apucat sa vad ce ai mai facut la arc datorita problemelor cu forumul....intr-adevar ai ujn inceput de " hinge" acolo la bratul de jos care ar putea sa ia o intorsura destul de urata daca nu o rezolvi acuma la floor tillering....intr-adevar arcul nu va mai fi la fel de puternic, dar pana la urma conteaza sa iti reuseasca proiectul chiar daca va fi un arc de 30kg,25,etc...am gasit undeva pe un forum o schita de maner pentru laminate si nu trebuie decat sa o printezi si iese exact la dimensiuni..daca te intereseaza am sa incerc sa o caut..ca asa fac de multe ori...ma uit pe cate 3 forumuri odata si nu mai stiu pe urma ce si cum......mi-am mai amintit ceva...arcul la final nu e musai sa fie perfect echilibrat...bratul mai slab va fi cel de sus iar cel mai puternic cel de jos...e o tehnica foarte des intalnita de tillering...in felul asta nu mai trebuie sa iei chiar asa de mult si din bratul celalalt care e bun, si mai castigi cateva kg in plus...iar nok-ul pentru sageata va fi un pic mai sus pe corada si in felul asta se echilibreaza treburile.ar fi pacat sa ingustezi si celalalt brat daca e bun..acuma numai sa nu fie foarte mare diferenta...dar asa ca si idee..nu e neaparat sa fie perfect echilibrate..

[akila]

Hai ca am gasit si link-ul ala de care ziceam.. deci: asta e link-ul paginii respective..http://www.xsorbit4.com/users/buildabow ... 1199133974
Si asta e link-ul documentului respectiv
http://www.chibardun.net/~rkerr/LB_Riser.pdf
Cine vrea sa il printeze sa citeasca si pagina de pe forumul de unde am luat link-urile, ca zice tipul asta ceva acolo depsre niste setari care trebuiesc facute la imprimanta ...nu cred ca e mare smecherie dar e bine de citit totusi....la imprimanta ar trebui sa iasa schita asta exact le dimensiuni... tai sablonul asta il lipesti pe bucata de lemn si ai maner pentru laminate...sper sa fie de folos

[eduardbilanin]

Multumesc mult Akila pentru informatie.Insa minerul pe care il sugerezi tu este unul pentru un reflex-deflex,si este construit special ca sa nu mai ai probleme cu tensiunile care apar la baza fade-outului caci are el deja curbura pe spate.Nenorocirea este ca eu m-am hotarit (cind am inceput proiectul nu stiam), sa fac un arc in stilul lui Howard Hill, cu minerul perfect flat si scurt pe deasupra.Dupa parerea multor specialisti este de departe cel mai ambitios tip de arc deoarece din cauza scurtimii minerului si a formei lui drepte tensiunile care apar la fade-outuri sunt coplesitoare,si in cele mai multe cazuri arcul are tendinta sa se rupa acolo.Din cauza asta nu este loc pentru nici cea mai mica greseala in ceea ce priveste exactitatea constructiei minerului,lipitura si tillering.Acum ce sa fac,sa dau inapoi si sa-l abandonez?Cum spunea Churchill "NEVER".Asta va fi arcul pe care ma voi concentra si pe viitor fiind printre altele forma mea preferata.Pe de alta parte nu pot lasa nici proiectul asta sa moara din fasa,caci atunci ar fi un fel de avorton,asa macar,am sansa sa traiasca,fiind un pic mai debil la nastere din cauza tariei mai mici :D .

Naiba stie,fiind berbec alegi intotdeauna drumul cel mai greu.Povestea vietii mele.Multumesc oricum de sfat si sper in continuare la o colaborare strinsa pe forum.

[akila]

Berbec ha...??? offf...te inteleg perfect....eu is pe 19 aprilie tu cand esti??? ca sa beau o bere in sanatatea ta... ...cat depsre maner nu am stat sa citesc prea mult si nu am stiut ca e pentru un reflex deflex...greseala mea...ar fi fost fain sa fie ce iti trebuie ..ca doar il printai si aveai un sablon de gata...oricum eu cred ca o sa iasa treaba buna cu arcul tau....iti tin pumnii in continuare..

[eduardbilanin]

Sunt nascut pe 30 martie 1965.Iti multumesc mult pentru incurajari.Te rog sa verifici mesageria caci ai un PM de la mine.Tinem legatura in continuare.

[anasazzy]

meriti sa fii felicitat pentru perseverenta :D .asa ca felicitari si spor la treaba ..........marian

[eduardbilanin]

Salut,tuturor,

Astazi am pus tip-nockurile la arc.Le-am facut din corn de vita pe care l-am laminat caci am pus 2 bucati suprapuse.Le-am lasat grosier dar am slefuit cit sa le pierd pina la stratul de fibra de sticla in partea dinspre centrul arcului.Am fost atit de zapacit incit am uitat sa fac poze,dar miine,promit sa pun poze cu nokurile inainte si dupa saparea santului in care va sta coardasi apoi cu nokul finisat.Muuulllttttaaa munca,cind lucrezi totul manual.Am niste basici pe degete, de la smirghel, de toata frumusetea.Urmeaza,cred ca tot miine sa pun arcul pe tiller si sa incep sa ajustez bratele pina la o arcuire perfecta.Nu am sa il tilleresc cu coarda lunga ci direct cu coarda normala,la brace-height.Sper sa nu se intimple nimic rau.Miine revin cu poze si .......bineinteles ca va tin in continuare la curent cu ce se va mai intimpla.

[eduardbilanin]

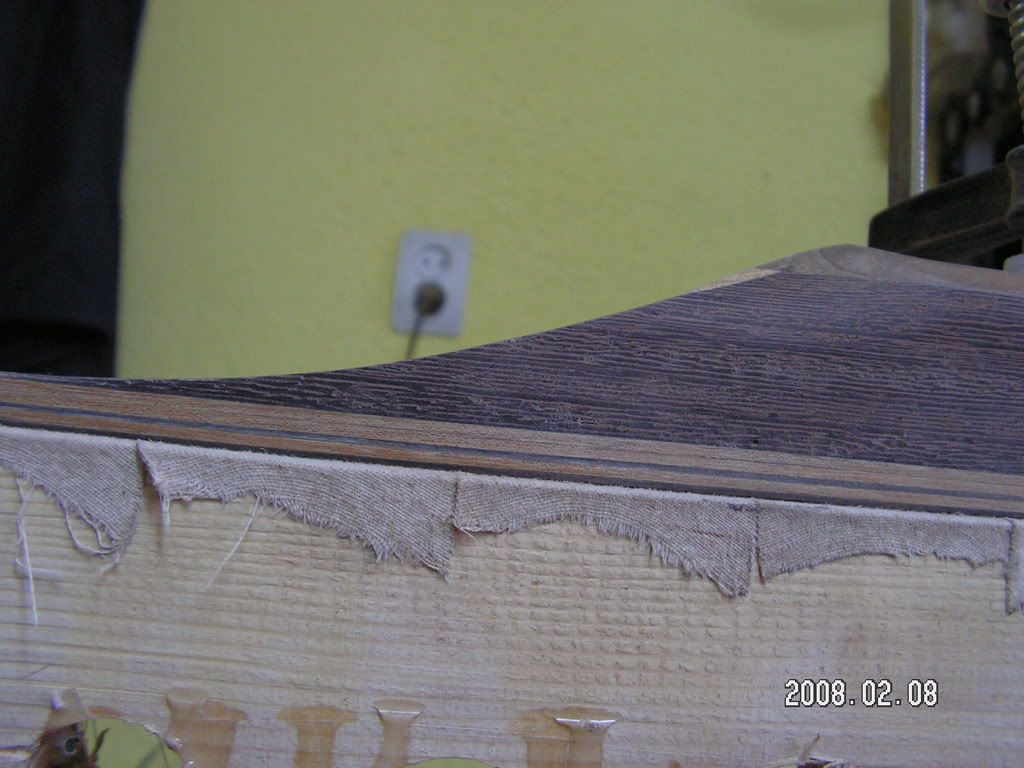

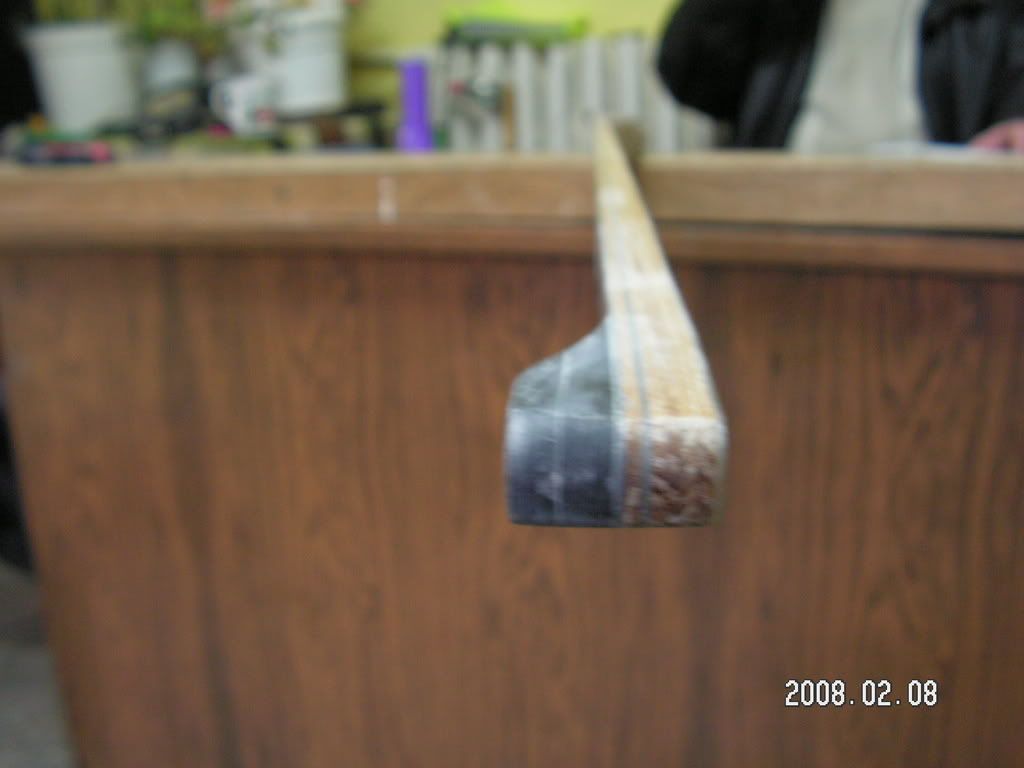

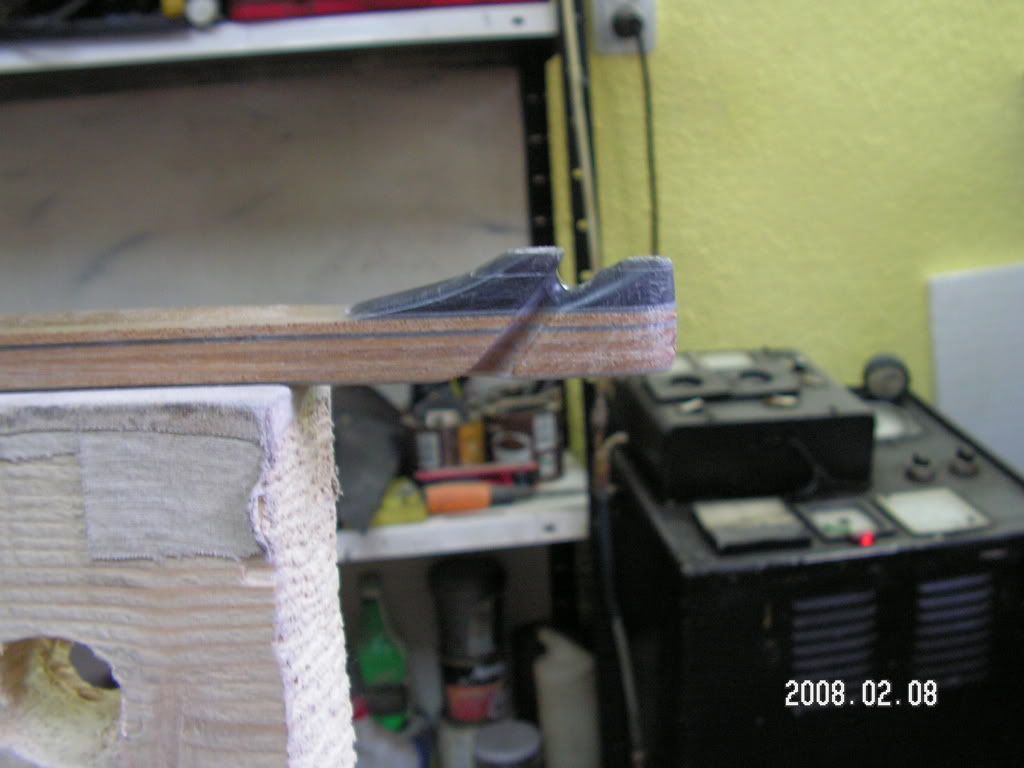

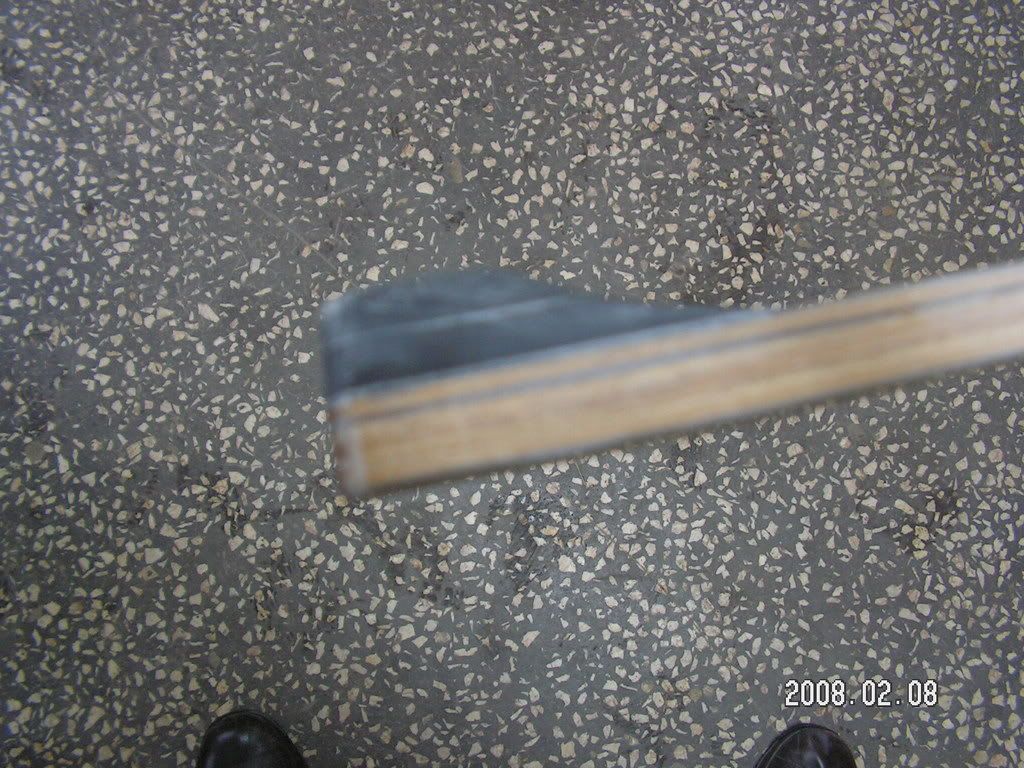

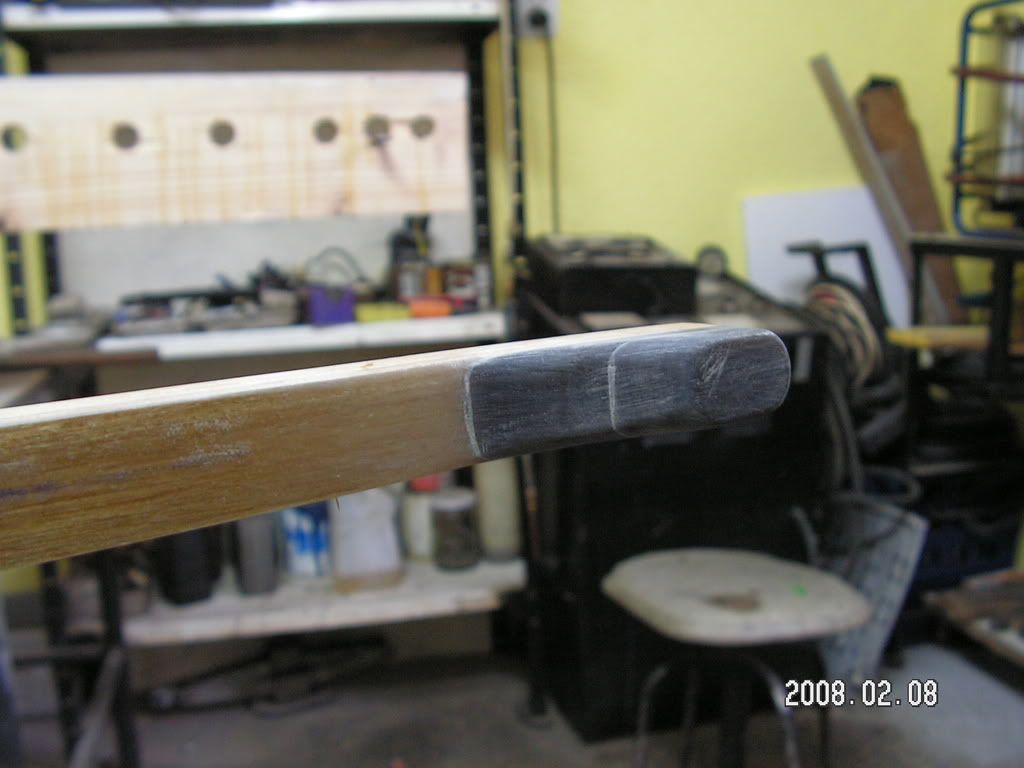

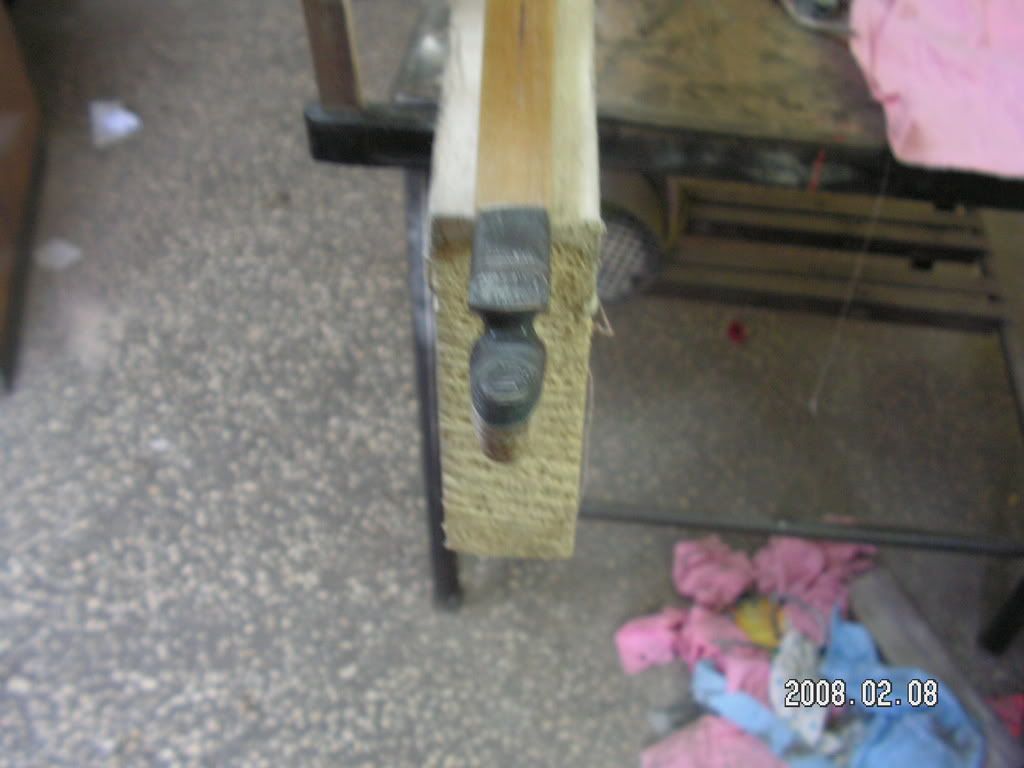

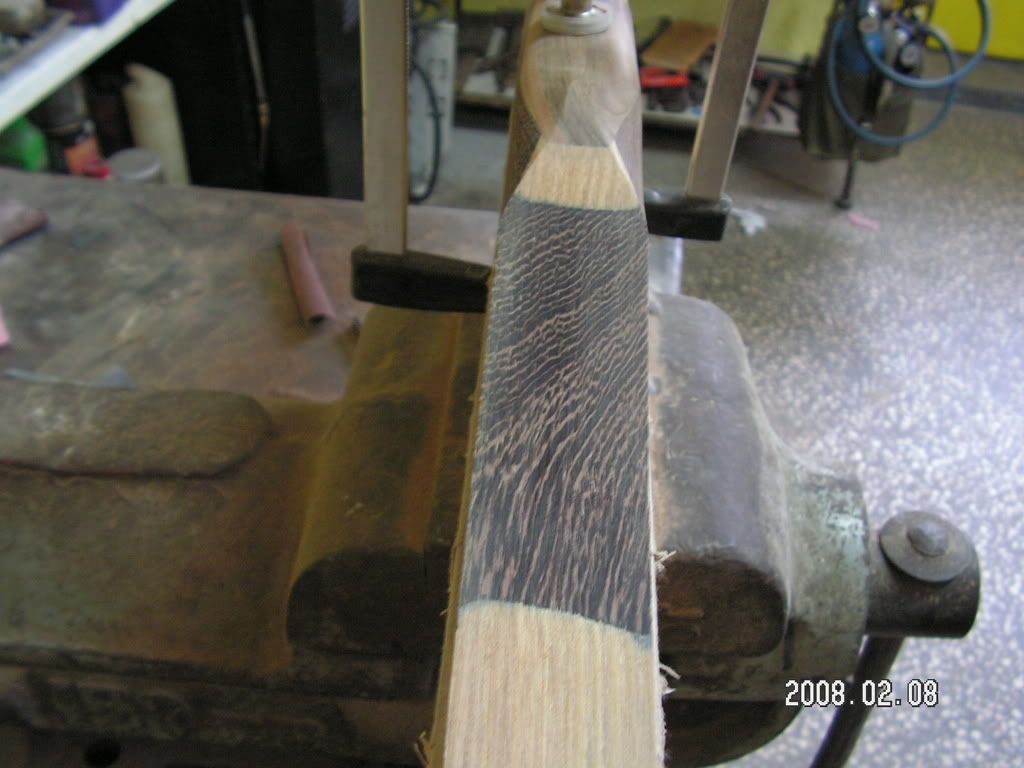

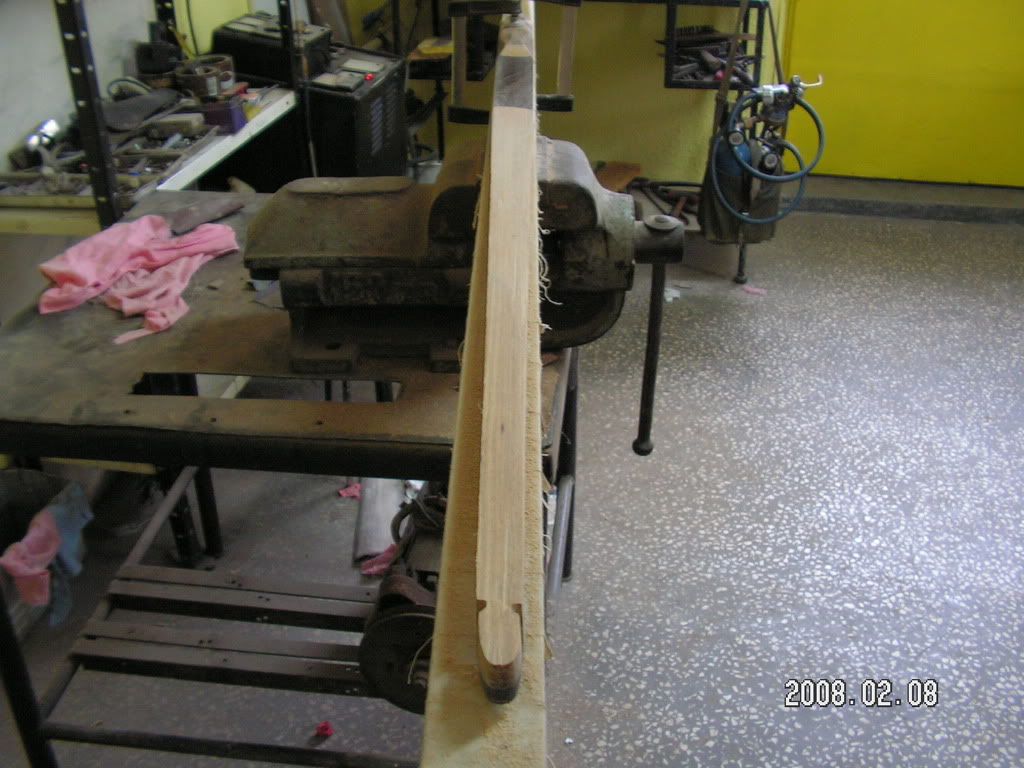

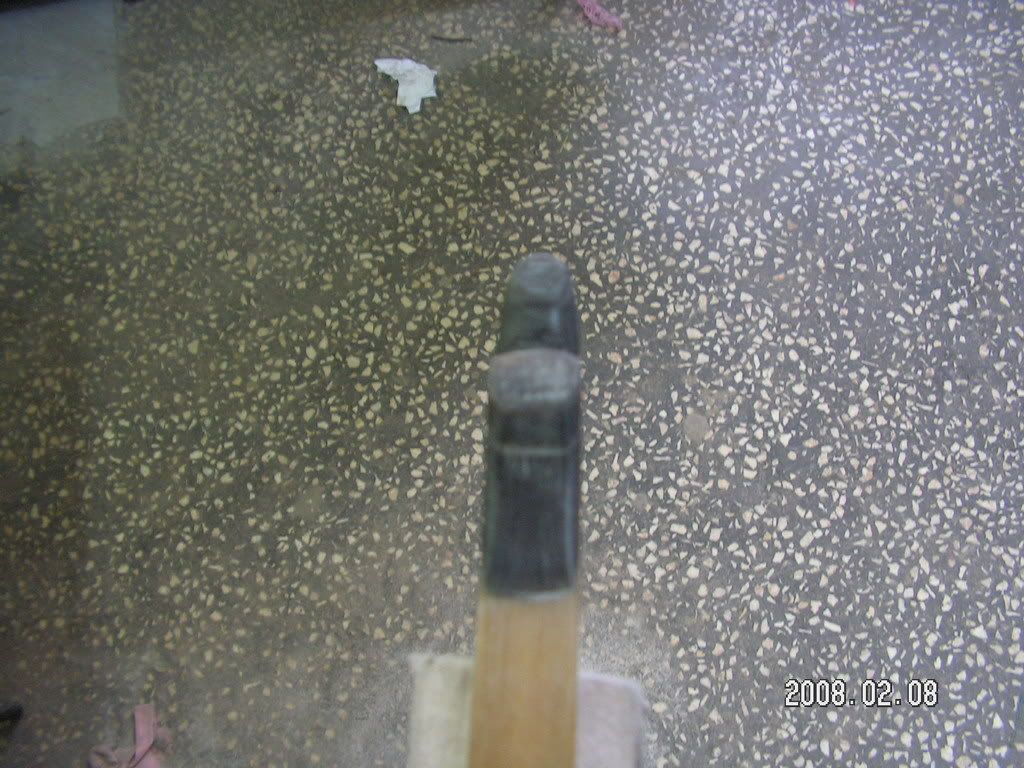

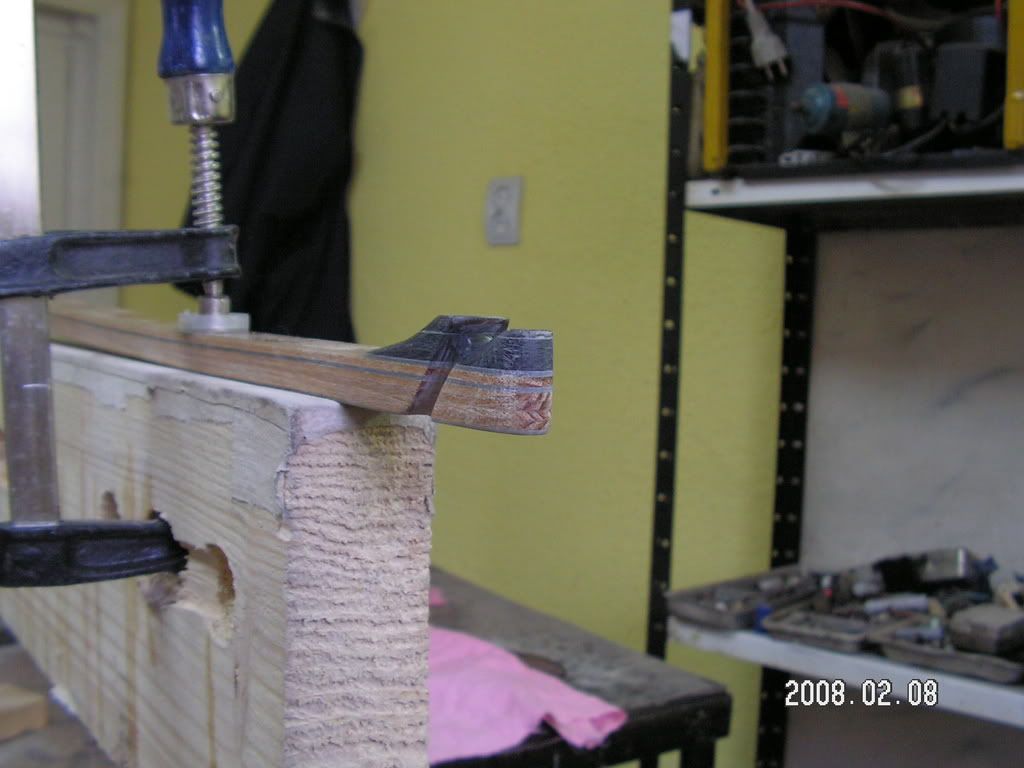

Asa cum am promis revin cu pozele cu nockurile pentru coarda terminate(nu si finisate in totalitate insa).Cei care mi-au tinut pumnii pentru proiect le multumesc si ii rog sa ii relaxeze un pic.De ce?Deoarece asa cum am anticipat, la hinge-ul de la bratul problema ,un laminat de ulm de sub fibra s-a fisurat(din cauza unghiului enorm ce il facea bratul la fade-out si s-a crapat pe lungimea burtii deslipindu-se).Totusi de miine puteti sa-mi tineti pumnii din nou caci,nu obisnuiesc sa cedez asa usor si :D .......il voi repara.Deja ,dupa cum veti vedea in pozele de mai jos,am rectificat fade-outul minerului cu probleme aducindu-l la o panta asa cum scrie la carte...... feather-thin.Va urma sa inlocuiesc cele 2 laminate de ulm de pe burta,de la bratul problema,cu alte 2 laminate ,si voi pune fibra de sticla neagra de .050".Laminatele de ulm ce au ramas nedesprinse de pe burta le voi slefui pina la ultimul laminat de pe centrul de delimitare al arcului(linia de mijloc,care desparte spatele de burta).Dupa ce voi termina aceasta operatiune voi trece si la bratul celalalt,pentru a-i face aceeasi operatiune.Sa cedez in fata unei probleme asa de interesante....NICIODATA!!!!!!!.

Pentru a fi inregistrata informatia,pe viitor este bine sa se retina urmatorul aspect:In cazul pantelor de fade-out ale minerului,incepind de la virful sau ascutit,panta de urcare nu va avea mai mult de 1,5mm pina la 1"distanta de acesta,si nu va avea in continuare mai mult de 5mm pina la distanta de 2".De aici incolo poate urca oricit de brusc(bineinteles in limita bunei cuviinte).Si mai ales faceti-va singuri minerul caci este ffffffffooooooaaarrrrrrrrtttttttteeeeeee important :D

[eduardbilanin]

Da ,am observat si eu lucrul asta.Oricum nokurile nu sunt gata.Mai trebuiesc lucrate caci inca sunt foarte inalte.le lasasem asa pentru tillering,just in case.Acum grija mea principala este insa sa refac bratul cu pricina,si sa am o arcuire frumoasa a lui.Bratul celalalt l-am fortat pe presa fiind inca in menghini la centru si l-am incovoiat caci speram ca va ceda si el ca sa le modific fade-outurile la amindoua,dar fiind mai smooth panta nu a vrut cu nici un chip sa cedeze,am tras de el cit am putut,si nimic,Pe de-o parte e bine dar pe de alta rau,caci asa voi reface doar bratul problema si voi vedea cum se vor curba unul fata de celalalt.Avind in vedere ca fibra neagra este de .005 fata de .004,cit a fost cea transparenta,nu voi stii cum vor lucra in tandem.Cert este ca bratul care este cu problema acum va fi bratul mai tare,adica cel de jos.Pareri?????Caci nu as mai vrea sa pun fibra originala a bratului problema la loc deoarece la relipirea ei nu se va mai centra perfect caci este debitata la fix pe brat.
